Генерал-майор инженерных войск А.Ф. Ильин-Миткевич
При пользовании справочником необходимо иметь в виду, что приведенные в нем нормы могут служить только для ориентировочных расчетов. В каждом отдельном случае эти нормы должны уточняться исполнителем на основе данных инженерной разведки.
Справочник ни в коем случае не подменяет существующих наставлений и пособий; наоборот, при всякой возможности необходимо пользоваться первоисточниками.
СОДЕРЖАНИЕI. МЕТОД РАСЧЕТА И ПЛАНИРОВАНИЕ ИНЖЕНЕРНОГО ОБЕСПЕЧЕНИЯ БОЯ
План инженерного обеспечения боя, составляемый войсковым инженером на основе решения общевойскового командира, включает рабочую карту, расчет и плановую таблицу.
Расчет производится на основе укрупненных нормативов и представляет собой произвольную запись войскового инженера.
| № |
Задачи |
Расчеты |
Силы и средства |
|---|---|---|---|
1 |
Прокладка колонного пути Ельцы, Хут общим протяжением 20 км |
Норма: сапр со средствами механизации в 1 час 2 км Требуется одна сапр на 10 час. |
Одна саперная рота и два саперных взвода Инженерные средства (кроме носимого инструмента): дорожные машины, 2 мотопилы, 100 кг ВВ Транспорт: трактор с прицепом ГП-10 |
2 |
Ремонт дороги Деды, Сурцы с общим протяжением заболоченных участков 300 пог. м (хворост заготовлен) |
Норма: выстилка хворостом 100 пог. М — взвод 3 часа Требуется один взвод на 9 час. |
|
3 |
Подготовка исходных позиций тб и оборудование танков для преодоления препятствий |
Норма: маскировка — взвод 2 часа, оборудование — взвод 3 часа (с участием экипажей танков) Требуется взвод сапер на 5 час. |
Примечание. 1. В такой же последовательности записи продолжаются и дальше.
2. Расчеты потребной рабочей силы произведены на подразделения {рота, взвод) дивизионного саперного батальона.
Предлагаемая форма (не шаблон!) дает возможность быстро составлять плановую таблицу инженерного обеспечения боя.
При готовом бланке на заполнение плановой таблицы требуется 15 — 30 мин.
| Ельцы | Карта 50 000 |
| № |
Задачи |
Исполнитель |
Силы и средства |
Время |
|
|---|---|---|---|---|---|
| начало |
конец |
||||
1 |
Проложить колонный путь Ельцы, Хут общим протяжением 20 км |
Командир 3 сапб |
Рота 3 сапб. Дорожные машины (перечислить), 100 кг ВВ, шанцевый инструмент по расчету |
24.6 |
|
13.00 |
23.00 |
||||
2 |
Произвести ремонт дороги Деды, Сурцы с общим протяжением заболоченных участков 300 пог. м |
Командир 1/9 сапб |
Взвод 1/9 сапб. Шанцевый инструмент по расчету. Транспорт — трактор с прицепом ГП-10 |
24.6 |
|
13.00 |
22.00 |
||||
3 |
Подготовить исходные позиции для тб и оборудовать танки для преодоления препятствий |
Командир 1/9 сапб |
Взвод 1/9 сапб с участием экипажей танков. Инструмент по расчету, 2 мотопилы |
24.6 |
|
18.00 |
23.00 |
||||
Расчеты уточняются исполнителями, но срок выполнения задачи при всех условиях является обязательным. В некоторых случаях начало работ не указывается.
Если требуется, в плановой таблице (справа) добавляется графа для особых указаний.
Плановая таблица утверждается командиром соединения (части).
Организация работ на участке фиксируется в плановой таблице (приведенной формы), на объекте — в графике.
Пример графика постройки убежища на КП.
| Рабочая сила — два отделения | Раб. час — 160 |
| № |
Наименование работ и рабочая сила |
Часы от начала работ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
1 |
Отрывка котлована — 1 отделение |
— |
— |
— |
— |
— |
|||||
2 |
Заготовка деревянных элементов — 2 отделение |
— |
— |
— |
— |
— |
|||||
3 |
Подготовка к маскировке (резка дерна, сбор подручных материалов) — 1 отделение |
— |
— |
— |
— |
— |
— |
— |
— |
||
4 |
Сборка и установка элемента — 2 отделение |
— |
— |
— |
— |
— |
— |
— |
— |
||
5 |
Оборудование убежища, обсыпка покрытия землей и маскировка — оба отделения |
— |
— |
— |
— |
— |
— |
— |
|||
Начало работы 6.00 14.7; конец - 16.00 14.7.
II. ДОРОЖНЫЕ РАБОТЫ
Разведка дорог производится пешком, верхом, на самокатах, мотоцикле и автомашине.
| Скорость производства разведки |
||
|---|---|---|
| № |
при различных способах |
км/час |
1 |
Пешком |
2 |
2 |
Верхом |
3 |
3 |
На самокатах |
4 |
4 |
На мотоцикле (с коляской) |
8 |
5 |
На автомашине |
10 |
Цель инженерной разведки — выявить проходимость дорог, характер и объем работ для приведения в исправное состояние пути.
| № |
Наименование работ |
Объем работ |
Колич. Работающих |
Время в часах |
|---|---|---|---|---|
1 |
Малый ремонт дороги |
20 км |
Сапр |
10 |
2 |
Средний ремонт |
15 км |
Сапр |
10 |
3 |
Капитальный ремонт |
10 км |
Сапр |
10 |
4 |
Хворостяная выстилка |
100 м |
Взвод |
3 |
5 |
Жердевой настил |
100 м |
Взвод |
4 |
6 |
Укрепление гравием |
100 м |
Взвод |
10 |
7 |
Заделка выбоин и ям щебнем |
200 м2 |
Взвод |
4 |
8 |
Заделка выбоин и проломов камнем |
200 м2 |
Взвод |
8 |
9 |
Промасливание |
500 м2 |
Взвод |
4 |
Малый ремонт — при неисправном состоянии дорожного полотна (или проезжей части) в пределах 10% общей площади, средний — до 20%, капитальный — до 30%.
При неисправном состоянии свыше 30% общей площади требуется восстановление дороги. Нормы восстановительных работ приближаются к нормам постройки дорог.
Нормы малого, среднего и капитального ремонта (п.п. 1 — 3) — со средствами механизации. Успех работы вручную равен 30% нормы со средствами механизации.
Время на ремонт (п.п. 4 — 9) указано при заготовленном материале.
| № |
Наименование работ |
Объем работ, км |
Колич. Работающих |
Время в часах |
|---|---|---|---|---|
1 |
Постройка дороги со средствами механизации (в средних условиях местности) |
10 |
Сапр |
10 |
2 |
Прокладка колонного пути на ров-вой местности со средствами механизации |
2* |
Сапр |
1 |
3 |
То же, в кустарнике (вручную) |
0,5 |
Сапр |
1 |
4 |
То же, в лесу (вручную) |
0,25 |
Сапр |
1 |
5 |
Прокладка щитовой дороги при готовых щитах |
5 |
Сапр |
10 |
* Прокладка колонного пути специальными дорожными машинами (с расчетом) 3 — 5 км/час.
Успех прокладки колонного пути вручную равен 30% нормы работы со средствами механизации.
Провешивание колонного пути (с устранением важнейших препятствий): взвод 1 км/час.
| № |
Наименование работ |
Объем работ, км |
Колич. Работающих |
Время в часах |
|---|---|---|---|---|
1 |
Лыжные тропы и пути движения лыжных установок в одну сторону |
2 км |
Отделение |
1 |
2 |
Дороги для конной тяги с движением в одну сторону |
1 км |
Взвод |
1 |
3 |
Дороги для механической тяги с движением в одну сторону |
1 км |
Рота |
1 |
При прокладке троп и дорог с движением в обе стороны требуется времени в два раза больше.
Для движения аэросаней в обе стороны устраиваются две параллельные дороги.
Прокладка дорог для конной и механической тяги производится с помощью простейших приспособлений (треугольники, волокуши, загруженные тяжелые лыжные установки).
| № |
Наименование работ |
Объем работ |
Материалы |
Количество |
|---|---|---|---|---|
1 |
Хворостяная выстилка |
100 пог.м |
Хворост |
80 м3 |
2 |
Жердевой настил |
100 пог.м |
Жерди |
1000 шт. |
3 |
Укрепление гравием |
100 пог.м |
Гравий или хрящ |
75 м3 |
4 |
Заделка выбоин и ям щебнем |
200 м2 |
Щебень Высевки |
20 м3 7,5 м3 |
5 |
Заделка выбоин и проломов камнем |
200 м2 |
Камень Песок |
45 м3 50 м3 |
6 |
Промасливание |
500 м2 |
Дорожное масло |
1,25 — 2,5 т |
Для хворостяной выстилки и жердевого настила требуется на 100 пог. м дороги 50 — 75 м3 земли.
На 100 пог. м щитовой дороги требуется досок 700 пог.м размерами 0,20х0,05 (0,07).
III. ПЕРЕПРАВЫ И МОСТЫ
Цель инженерной разведки реки — определить возможность организации переправы или постройки моста.
При постройке моста инженерная разведка должна собрать данные для выбора типа моста, для расчета и определения потребности в материалах.
АB/DE=BC/CD, следовательно AB=DE*BC/CD
Выбрать точку А и забить кол. На противоположном берегу заметить предмет.
Визировать прибором из точки А на В. Закрепить винт лимба, освободить винт зрительной трубы и повернуть ее на 90°; в створе визирной линии поставить веху С.
Перенести прибор в точку С и определить угол АСВ.
Измерить базис АС (мерной цепью или лентой).
Искомая величина АВ=АС*tg АСВ
Избрав точку стояния и видимый предмет на противоположном берегу, навести дальномер на этот предмет.
Предмет будет виден, как два опрокинутых друг к другу изображения. Два изображения совмещаются вращением измерительного валика. После этого взять отсчет с валика.
Точность измерения при дистанции 500 м равна 0,006 — 0,008 этой дистанции. Время 1 — 1,5 мин. Работу можно производить лежа.
Измерить глубину реки шестом, багром с делениями или лотом со шнуром через каждые 4 м (два раза туда и обратно).
За окончательные отметки принять средние отсчеты глубины.

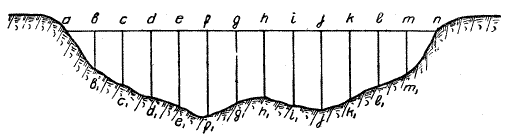

Вычертить поперечный профиль.
Очертание дна а1, b1, с1 и т.д. — подводный периметр. Водная площадь, ограниченная линией an и подводным периметром, называется живым сечением реки.
Примечание. При вычерчивании профиля вертикальный масштаб берется в 5 — 10 раз крупнее горизонтального.
Применяется шест (багор) или лот с конусообразным отверстием. Дно и внутренняя поверхность лота смазываются салом для забора грунта.
Слабое — до 0,5 м/сек.
Среднее — свыше 0,5 и до 1 м/сек.
Быстрое — от 1 до 2 м/сек.
Весьма быстрое — свыше 2 м/сек.
Скорость течения определяется по формуле
v=z/s,
Скорость течения можно определить специальным прибором — гидроспидометром.
Брод отыскивается промером. Приметами нахождения бродов служат подходящие к урезу воды дороги, колеи и тропы, рябь на поверхности воды.
Допускаемая глубина:
При весьма быстром течении (на горных реках) переправа конников вброд возможна при глубине по брюхо лошади, вьючных коней — до скакательного сустава.
Применяется мерная рейка Г-образной формы. Во льду пробивается отверстие (пешней, ломом), куда опускается рейка „глаголем" вниз.
Допускаемая толщина льда:
Для тяжелых грузов обычно требуется усиление льда.
В результате инженерной разведки составляется схема — донесение.
Грузоподъемность подручных средств определяется фактической проверкой путем загрузки. Для ориентировочных расчетов можно пользоваться следующей таблицей.
| Наименование средств |
Грузоподъемность и ее определение |
|---|---|
Полусухое дерево |
Расчетная грузоподъемность 1 м3 дерева равна 300 кг. Для определения грузоподъемности дерева его объем в м3 умножается на 300 |
Сухая солома |
Грузоподъемность 1 кг соломы, изолированной от воды водонепроницаемой тканью, 2 — 3 кг. При непосредственном погружении в воду связанная солома через 4 часа теряет 70% грузоподъемности |
Бочки, осмоленные ящики, бидоны |
Грузоподъемность бочек, ящиков и бидонов теоретически принимается как произведение наружного объема в м3 на 1000 кг (вес 1 м3 воды за вычетом веса предмета). Практическая грузоподъемность определяется проверкой путем загрузки |
Лодки, дубки, каюки, баржи |
Разница между объемом воды, вытесняемой нагруженным судном при погружении до ватерлинии, и объемом воды, вытесняемой незагруженным судном, умножается на вес воды в единице объема |
Q=(V-v)q
В качестве индивидуальных средств переправы можно применять:
| № |
Наименование переправочных средств |
Грузоподъемность кг |
Вес кг |
Размеры, м |
||
|---|---|---|---|---|---|---|
| Длина |
Ширина |
Высота |
||||
1 |
Плавательный костюм ПКТ |
80 |
16 |
d наружный 0,88 d внутренний 0,40 |
||
2 |
Поплавок ТЗИ |
250 |
7 / 35 |
2,75 |
0,50 |
0,30 |
3 |
Малая надувная лодка ЛМН |
720 |
31 / 43 |
3,20 |
1,25 |
0,40 |
4 |
Надувная лодка А-3 |
3600 |
177 / 350 |
6,0 |
2,30 |
0,85 |
5 |
Складная лодка (понтон) НЛП |
5000 |
450 |
7,15 |
1,90 |
0,85 |
6 |
Носовой полупонтон Н2П |
6100 |
950 |
5,30 |
2,20 |
1,05 |
7 |
Средний полупонтон Н2П |
6500 |
1050 |
5,46 |
2,20 |
1,05 |
8 |
Нормальный понтон Н2П |
12200 |
1900 |
10,60 |
2,20 |
1,05 |
9 |
Полуторный понтон Н2П |
18700 |
2950 |
16,06 |
2,20 |
1,05 |
Грузоподъемность полупонтонов и понтонов Н2П принята для моста. Для отдельного понтона или парома полезная грузоподъемность полупонтона равна 3300 кг.
Вес ЛМН и А-3 отмечен числителем — неснаряженных, знаменателем — в снаряженном виде, складной лодки (понтона) НЛП — без предметов снаряжения.
Размеры складной лодки (понтона) — в рабочем положении в сложенном виде (7,52 х 1,95 х 0,25).
Кроме перечисленных средств для переправы могут применяться деревянные лодки (СДЛ), изготовляемые саперными частями. Данные: грузоподъемность 2000 кг, вес 300 кг, длина 6,80 м, ширина 1,50 м, высота 0,48 м. Время изготовления — 60 рабочих часов со средствами механизации (электрифицированный инструмент).
| № |
Наименование переправочных средств |
Нагрузки |
Расчеты и нормы времени |
|
|---|---|---|---|---|
| Число сапер, понтонер или стрелков |
Минут |
|||
1 |
Малая надувная лодка ЛМН |
4 бойца и станковый пулемет или 5 бойцов с винтовками и ручным пулеметом |
2 |
5 |
2 |
Саперная деревянная лодка СДЛ |
Стрелковое отделение |
2 |
2 |
3 |
Надувная лодка А-3 |
Два стрелковых отделения (20 бойцов) и расчет гребцов |
Отделение |
7 |
4 |
Складная лодка (понтон) НЛП |
Два стрелковых отделения (25 бойцов) и расчет гребцов |
Отделение |
3 |
5 |
Нормальный понтон Н2П |
Стрелковый взвод (50 бойцов) и расчет понтонер |
Отделение |
12 |
6 |
Полуторный понтон Н2П |
75 бойцов и расчет понтонер |
1/12* |
15 |
7 |
Понтон Н2П под грузы |
Орудие с передком до 2,5 т или танкетка |
Отделение |
12 |
* Числителем показано количество комсостава, знаменателем — рядовых сапер. То же и в последующих таблицах.
На лодке А-3, снабженной мотором, размещаются 28 бойцов при двух саперах.
При весьма быстром течении реки число бойцов десанта уменьшается на 0,25 — 0,30 по сравнению с обычной нормой.
Понтоны из Н2П в качестве десантного средства применяются лишь в отдельных случаях, в частности — на широких водных преградах. Время снаряжения понтонов Н2П показано с момента подхода понтонной машины к реке.
| № |
Наименование переправочных средств |
Нагрузки |
Расчеты и нормы времени |
|
|---|---|---|---|---|
| Число стрелков |
Минут |
|||
1 |
Плотик из 4 поплавков |
Стрелковое отделение |
Отделение |
2 |
2 |
Плотик из 7 поплавков |
76-мм орудие (передок или зарядный ящик) |
1/14 |
10 |
Из одного комплекта ТЗИ можно собрать; восемь плотиков по четыре поплавка или четыре плотика по семи поплавков.
| № |
Наименование переправочных средств |
Нагрузки |
Расчеты и нормы времени |
|
|---|---|---|---|---|
| Число сапер, понтонер |
Минут |
|||
1 |
Паром из 3 лодок ПА-3 |
Гусеничные грузы до 7 т, колесные — до 3,5 т на ось |
Взвод |
20 |
2 |
Паром из 4 лодок ПА-3 |
Гусеничные грузы до 10 т, колесные — до 5 т на ось |
Взвод |
25 |
3 |
Паром из 5 лодок ПА-3 |
Гусеничные грузы до 14 т, колесные — до 7,5 т на ось |
Взвод |
30 |
4 |
Паром из 2 лодок МдПА-3 |
Гусеничные грузы до 5 т, колесные — до 3 т на ось |
Два отделения |
15 |
5 |
Паром из 3 лодок МдПА-3 |
Гусеничные грузы до 9 т, колесные — до 5 т на ось |
Два отделения |
20 |
6 |
Паром из 5 лодок МдПА-3 |
Гусеничные грузы до 14 т, колесные — до 7,5 т на ось |
Два отделения |
30 |
7 |
Паром из 2 лодок (понтонов)НЛП |
Гусеничные грузы до 5 т, колесные — до 3 т на ось |
Два отделения |
15 |
8 |
Паром из 3 лодок (понтонов) НЛП |
Гусеничные грузы до 9 т, колесные — до 5 т на ось |
Два отделения |
20 |
9 |
Паром из 4 лодок (понтонов) НЛП |
Гусеничные грузы до 16 т, колесные — до 7,5 т на ось |
Три отделения |
25 |
10 |
Паром из 2 полуторных понтонов Н2П |
Гусеничные грузы до 16 т, колесные — до 10 т на ось |
2/24 |
30 |
11 |
Паром из 3 полуторных понтонов Н2П |
Гусеничные грузы до 30 т, колесные — до 15 т на ось |
3/36 |
35 |
12 |
Паром из 6 полуторных понтонов Н2П |
Гусеничные грузы до 60 т, колесные — до 15 т на ось |
6/72 |
55 |
Можно составить паромы: из двух саперных деревянных лодок (СДЛ) под грузы до 2,5 т, из трех лодок — до 3,5 т.
| Пункты из табл. 6 |
ПА-3 |
МдПА-3 |
НЛП |
Н2П |
|---|---|---|---|---|
1, 4, 7 |
8/3 |
11/3 |
14/2 |
— |
2, 5, 8, 10 |
6/3 |
8/3 |
9/2 |
8/6 |
3, 6, 9, 11 |
3/2 |
3/2 |
4/2 |
5/3 |
12 |
— |
— |
— |
2/1 |
Знаменателем показано количество пристаней. Паромы из МдПА-3, НЛП и Н2П могут служить для наводки мостов и паромной переправы.
На полный кругооборот (рейс) лодки (понтона) и парома требуется времени в минутах:
| № |
Наименование переправочных средств |
При переправе |
||
|---|---|---|---|---|
| бойцов |
Автомобилей, танков |
Артиллерии, обозов |
||
1 |
Лодки, понтоны |
5 |
— |
— |
2 |
Паромы |
10 |
15 |
20 |
При ширине реки 200 м требуется времени для лодок и понтонов в 2 раза, паромов в 1,5 раза больше.
При быстром течении скорость переправы уменьшается в 1,5 раза, весьма быстром — в 2 раза.
| № |
Наименование подразделений |
ТЗИ |
ПА-3 и МдПА-3 |
НЛП |
Н2П |
|---|---|---|---|---|---|
| комплекты |
лодки |
понтоны |
|||
1 |
Стрелковая рота |
2 |
8 |
7 |
3 |
2 |
Пулеметная рота |
2 |
8 |
7 |
3 |
3 |
Стрелковый батальон |
9 |
36 |
32 |
12 |
4 |
Батарея ПТО (на мехтяге) |
— |
15 |
15 |
6 |
5 |
76-мм батарея (на мехтяге) |
— |
24 |
24 |
8 |
6 |
152-мм батарея (на мехтяге) |
— |
24 |
24 |
8 |
7 |
Рот танков |
— |
30-50 |
30-50 |
15-20 |
Для резерва добавить 1/3 действительных переправочных средств.
Понтоны Н2П, указанные в п.п. 1 — 3, нормальные, 4 — 7 — полуторные.
| № |
Наименование мостиков |
Нагрузки |
Длина, м |
Нормы наводки |
|
|---|---|---|---|---|---|
| Число бойцов |
минут |
||||
1 |
Штурмовой |
Бойцы по одному на дистанции 1 м |
56 |
Взвод |
15 |
2 |
Пешеходный |
Бойцы по два, пушки ПТО, двуколки |
28 |
Взвод |
15 |
Время на наводку мостиков указано со сборкой.
Для расчетов можно принимать длину мостиков: штурмового — 60 м, пешеходного — 30 м. (длина увеличивается за счет сходней).
| № |
Наименование парков и мостов |
Нагрузки |
Длина, м |
Расчеты и нормы времени |
|
|---|---|---|---|---|---|
| Число сапер |
минут |
||||
— |
ПА-3 |
— |
— |
На первые 50 м моста |
|
1 |
Мост разрезной системы 3-т |
Гусеничные грузы до 3 т, колесные — до 2,4 т на ось |
124/103 |
Рота |
60/80 |
При ширине реки больше 50 м на следующие 50 м нужно добавить 30 мин. |
|||||
2 |
Мост разрезной системы 7-т |
Гусеничные грузы до 7 т, колесные — до 5 т на ось |
71/67 |
Рота |
90/110 |
3 |
Мост неразрезной системы 9-т |
Гусеничные грузы до 9 т, колесные — до 5 т на ось |
67/51 |
Рота |
90/110 |
4 |
Мост неразрезной системы 14-т |
Гусеничные грузы до 14 т, колесные — до 7,5 т yа ось |
43/33 |
Рота |
90/110 |
— |
МдПА-3 |
— |
— |
— |
— |
5 |
Мост шарнирно-консольной системы 5-т |
Гусеничные грузы до 5 т, колесные — до 3 т на ось |
111/106 |
Рота |
40/60 |
6 |
Мост шарнирно консольной системы 9-т |
Гусеничные грузы до 9 т, колесные — до 5 т на ось |
80/75 |
Рота |
40/60 |
7 |
Мост неразрезной системы 14-т |
Гусеничные грузы до 14 т, колесные — до 7,5 т на ось |
46/36 |
Рота |
45/65 |
В графе четвертой для ПА-3 и МдПА-3 показаны: числителем длина моста с козловыми пролетами, знаменателем — без козловых пролетов, а в последней графе: числитель — время без разгрузки и подноски имущества, знаменатель — с разгрузкой и подноской на 50 м. При ширине реки больше 50 м на следующие 50 м нужно добавить 20 мин. |
|||||
— |
НЛП |
— |
— |
На первые 80 м моста |
|
8 |
Мост шарнирно-консольной системы 5-т |
Гусеничные грузы до 5 т, колесные — до 3 т на ось |
135 |
Рота |
35 |
9 |
Мост шарнирно-консольной системы 9-т |
Гусеничные грузы до 9 т, колесные — до 5 т на ось |
99 |
Рота |
40 |
10 |
Мост шарнирно-консольной системы 14-т |
Гусеничные грузы до 14 т, колесные — до 7,5 та на ось |
79 |
Рота |
45 |
11 |
Мост неразрезной системы 16-т |
Гусеничные грузы до 16 т, колесные — до 7,5 т на ось |
77 |
Рота |
60 |
При длине свыше 80 м на каждые 25 м шарнирно-консольного моста добавляется 15 мин., неразрезного — 20 мин. На разгрузку и подноску имущества добавляется 20 — 30 мин. к общему времени. |
|||||
— |
Н2П |
— |
— |
На первые 60 м моста |
|
12 |
Нормальный мост шарнирно-консольной системы |
Гусеничные грузы до 16 т, колесные — до 10 т на ось |
167 |
33/264 |
60/0,5 |
13 |
Нормальный мост неразрезной системы |
Гусеничные грузы до 20 т, колесные — до 10 т на ось |
167 |
36/288 |
80/1,5 |
14 |
Усиленный мост шарнирно-консольной системы |
Гусеничные грузы до 30 т, колесные — до 15 т на ось |
106 |
22/264 |
110/0,5 |
15 |
Усиленный мост неразрезной системы |
Гусеничные грузы до 35 т, колесные — до 15 т на ось |
108 |
24/288 |
160/2 |
16 |
Усиленный мост неразрезной системы две ленты движения |
Гусеничные грузы до 40 т, колесные — до 15 т на ось |
84 |
25/300 |
150/2 |
17 |
Тяжелый мост неразрезной системы в две ленты движения |
Гусеничные грузы до 60 т, колесные — до 15 т на ось |
61 |
22/264 |
180/2,5 |
18 |
Мост на жестких опорах |
Гусеничные грузы до 16 т, колесные — до 10 т на ось |
45 |
9/72 |
90 |
19 |
То же |
То же, до 24 т |
26 |
9/72 |
120 |
Примечание. В графе пятой числителем показан комсостав, в последней графе знаменателем — время в минутах на каждый метр моста свыше 60 м. Нормы наводки мостов из Н2П даны с учетом разгрузки имущества с машин и спуска полупонтонов на воду. Если полупонтон на воде, время уменьшается на 15 — 20 мин.
| № |
Наименование парков |
Количество лодок, понтонов и полупонтонов |
Длина колонны парка, км |
Способы перевозки парка |
|---|---|---|---|---|
1 |
ПА-3 |
24 |
2 |
64 (68) специальных парных повозки |
2 |
МдПА-3 |
25 |
1 |
88 специальных парных повозок или 24 оборудованных ЗИС-5 или 14 тракторов СТЗ-5 с 36 прицепами |
3 |
НЛП |
28 |
1 |
30 оборудованных ЗИС-5 |
4 |
Н2П |
48 |
3 |
86 (84) оборудованных автомашин |
В ПА-3 тракторы могут быть заменены лошадьми. Вместо автомашин Н2П можно перевозить на тракторах с прицепами.
| Условия |
Системы мостов |
Скорость движения, км/ч |
|---|---|---|
Нагрузки моста в пределах 0,50-0,75 допускаемой, расстояние между грузами 20 — 25 м |
Шарнирно-консольная с металлическим или деревянным верхним строением |
7-10 |
Неразрезная с металлическим верхним строением |
10-15 |
Скорость движения по мостам из Н2П определяется по формулам: для шарнирно-консольной системы
С=10 Г/г
неразрезной системы
С=15 Г/г
Время прохождения по мосту
Т=(Д+д)/с
Цель инженерной разведки — установить грузоподъемность, характер и объем работ по ремонту, восстановлению и усилению мостов.
К донесению прилагается простейшая схема моста.
| Класс нагрузки (моста) |
Размеры танка (трактора), м |
Вес, т |
|
|---|---|---|---|
| Длина хода |
Полная ширина |
||
Н1 |
3-4 |
2-2,5 |
6-8 |
Н2 |
3-4 |
2-2,5 |
14-16 |
Н2 |
4-5 |
2,5-3 |
22-24 |
Н3 |
4-5 |
3 |
30 |
Н4 |
4-5 |
3 |
45 |
| Класс нагрузки (моста) |
Ширина хода, м |
Давление оси, т |
|---|---|---|
Н1 |
0,9-1,2 |
1 |
Н1 |
1,4 |
4 |
Н2 |
0,9-1,2 |
4 |
Н2 |
1,2-1,4 |
6 |
Н3 |
0,9 |
6 |
Н3 |
1,2-1,7 |
8 |
Н4 |
1,4-1,7 |
10 |
Н4 |
1,7 |
12 |
| Класс нагрузки (моста) |
Полный вес т |
Наибольшее давление оси, т |
Наименование автомобиля |
|---|---|---|---|
Н1 |
1,38 |
0,81 |
ГАЗ-А (легковой) |
Н1 |
3,30 |
2,31 |
ГАЗ-АА (1,5-т) |
Н1 |
5,34 |
4,01 |
АМО-3 |
Н1 |
6,10 |
2,4х2 |
ЗИС-6 |
Н2 |
9,47 |
7,01 |
Я-5 |
Н3 |
13,43 |
5,67х2 |
ЯГ-10 |
Для ориентировочных расчетов материалов при постройке моста, включая опоры, можно пользоваться следующей таблицей:
| Класс моста |
Объем, м3 |
Вес, т |
Поковки, кг |
||
|---|---|---|---|---|---|
| бревна |
доски |
сырой |
полусухой |
||
Н1 |
1,1 |
0,5 |
1,0 |
0,9 |
12 |
Н2 |
1,2 |
0,6 |
1,1 |
1,0 |
14 |
Н3 |
1,5 |
0,65 |
1,3 |
1,2 |
16 |
Н4 |
1,6 |
0,7 |
1,4 |
1,3 |
18 |
Перевод объема лесоматериалов в вес производится на основе следующих расчетных данных:
| Породы |
Объемный вес древесины, кг/м3 |
||
|---|---|---|---|
| сырой |
полусухой |
воздушно-сухой |
|
Сосна |
600 |
550 |
500 |
Ель |
550 |
500 |
450 |
Дуб |
800 |
750 |
700 |
| Класс мостов |
Успех саперной роты, пог.м в 10-час.день при ремонте |
|||||
|---|---|---|---|---|---|---|
| малом |
среднем |
капитальном |
||||
| Вручную |
со средствами механизации |
вручную |
со средствами механизации |
вручную |
со средствами механизации |
|
Н1 |
100 |
200 |
75 |
150 |
50 |
100 |
Н2 |
80 |
160 |
60 |
120 |
40 |
80 |
Н3 |
60 |
120 |
45 |
90 |
30 |
60 |
Н4 |
40 |
80 |
30 |
60 |
20 |
40 |
Малый ремонт — замена материала в пределах 10%.
Средний ремонт — замена материала до 20%.
Капитальный ремонт — замена материала до 30%.
Если замена материала превышает 30%, то в этом случае производится восстановление моста.
Успех восстановления мостов от 50 до 75% успеха капитального ремонта.
Потребность в материалах на ремонт мостов исчисляется по табл. 15.
Для приравнивания гражданских мостов к военным (по нагрузкам) можно пользоваться следующей таблицей:
| Нагрузки Гушосдор НКВД |
Нагрузки военные |
|---|---|
Н6 |
Н1 |
Н8 |
Н2 |
Н10 |
Н3 |
Н13 |
Н4 |
| Класс мостов |
Успех роты дивизионного саперного батальона, пог.м в 10-час.день |
|||
|---|---|---|---|---|
| При постройке |
При сборке из готовых элементов |
|||
| Вручную |
со средствами механизации |
вручную |
со средствами механизации |
|
Н1 |
20 |
40 |
60 |
120 |
Н2 |
15 |
30 |
45 |
90 |
Н3 |
10 |
20 |
30 |
60 |
Н4 |
5 |
10 |
15 |
30 |
Сборка моста из заранее заготовленных элементов показана с применением рамных опор. При свайных опорах успех работы понижается на 1/3. Механизация сборки моста в основном относится к подаче элементов и установке рамных опор или бойке свай.
Для мостов в 60 — 20 м успех работы снижается на 5% на каждые 10 м уменьшения длины моста.
Для мостов в 60 — 120.м успех работы повышается на 5% на каждые 10 м увеличения длины моста.
Для мостов длиной свыше 120 м успех работы принимать, как для мостов длиной 120 м.
Работа с двух берегов организуется при длине моста не менее 60 м. В этом случае назначается двойное количество сил и средств, а успех работы принимается в 1,8 раза выше, чем для работы с одного берега.
Потребность в материалах при постройке моста ориентировочно определяется по табл. 15.
IV. ОБОРОНИТЕЛЬНЫЕ РАБОТЫ
Цель инженерной разведки — наиболее выгодное использование местности для инженерного усиления обороны на основе решения общевойскового командира.
| № |
Грунт и материалы |
Толщина, м |
|---|---|---|
1 |
Стальная броня |
0,010 |
2 |
Железные листы |
0,025 |
3 |
Кирпичная кладка |
0,50 |
4 |
Сухой песок в мешках |
0,50 |
5 |
Каменистый |
0,70 |
6 |
Песчаный |
0,90 |
7 |
Растительный |
1,20 |
8 |
Глинистый |
1,60 |
9 |
Болотистый |
2,10 |
10 |
Торф |
2,80 |
11 |
Снег |
3,50 |
12 |
Мерзлый грунт |
0,90 |
13 |
Дерево твердых пород |
1,20 |
14 |
Дерево средних пород |
1,20 |
15 |
Фашины |
1,50 |
| № |
Наименование работ |
Объем работ |
Рабочих часов |
|---|---|---|---|
1 |
Скосить хлеб или траву, м2 |
200 |
1 |
2 |
Вырубить кустарник средней густоты, м2 |
100 |
2 |
3 |
Вырубить лес средней густоты, м2 |
100 |
4 |
4 |
Разобрать деревянный забор, м2 |
10 |
1 |
5 |
Разобрать бревенчатое жилое строение, м2 |
30 |
150 |
6 |
То же, нежилое, м2 |
50 |
150 |
7 |
Разобрать кирпичную кладку, м2 |
10 |
30 |
Со средствами механизации успех работы увеличивается в 2 раза.
В условиях поспешной организации обороны расчистка обзора и обстрела производится в течение первого часа от начала работы.
| № |
Грунты |
Один боец отрывает м3 |
|
|---|---|---|---|
| Саперной лопатой |
Малой лопатой |
||
1 |
Глинистый |
0,5 |
0,3 |
2 |
Растительный |
1 |
0,5 |
3 |
Песчаный |
1,25 |
0,75 |
4 |
Хрящеватый |
0,25 |
— |
В зимних условиях успех отрывки в мерзлых грунтах понижается в 2 — 3 раза и больше.
| Наименование ячеек |
Успех отрывки |
Отклонения от средней нормы |
|
|---|---|---|---|
| число бойцов |
Время |
||
Стрелковые: |
|||
лежа |
1 |
10 мин. |
8 — 12 мин. |
с колена |
1 |
20 мин. |
20-25 мин. |
стоя |
1 |
1 час |
50 мин. — 1 час |
спаренная стоя |
2 |
2 час |
— |
снайперская сидя |
2 |
1 час |
— |
Гранатометные: |
|||
лежа |
2 |
10 мин. |
8-12 мин. |
с колена |
2 |
20 мин. |
— |
стоя |
2 |
1 час |
— |
Пулеметные: |
|||
лежа |
2 |
15 мин. |
15 — 20 мин. |
с колена |
2 |
30 мин. |
25 — 30 мин. |
стоя |
2 |
45 мин. |
45 — 50 мин. |
Время на отрывку ячеек указано с маскировкой подручными средствами.
Отдельные ячейки для стрельбы стоя отрываются и маскируются в течение первого часа от начала работ.
| № |
Наименование окопов |
Число бойцов |
Успех отрывки саперными лопатами |
Маскировка |
|---|---|---|---|---|
| время в часах |
||||
1 |
Стрелковый |
Отделение |
6-8 |
1 |
2 |
Пулеметный |
-"- |
1,5 |
0,35 |
3 |
Пулеметный для стрельбы по воздушным целям |
-"- |
1 |
0,25 |
4 |
Минометный |
Расчет |
1,25 |
0,25 |
5 |
Орудийный для 45-мм пушки |
-"- |
4 |
0,25 |
6 |
Для 76-мм полковой пушки |
-"- |
2-2,5 |
0,25 |
7 |
Для 76-мм дивизионной пушки |
-"- |
4 |
0,25 |
8 |
Для 107-мм пушки или 152-мм гаубицы |
-"- |
5-7 |
0,25 |
Со средствами механизации успех работы повышается в два раза.
При отрывке окопов в мерзлом грунте, кроме саперных лопат, применяются кирко-мотыги и ломы. Успех работы понижается в 2 — 3 раза.
| № |
Наименование работ |
Успех работы малыми лопатами |
|
|---|---|---|---|
| число бойцов |
время в часах |
||
1 |
Приспособление воронки от снаряда под стрелковую ячейку стоя |
2 |
0,5 |
2 |
Приспособление воронок от снарядов на отделение |
Отделение |
2 |
3 |
Приспособление канавы на отделение |
Отделение |
1 |
4 |
Приспособление каменной стены для стрельбы, 1 пог.м |
1 |
1 |
5 |
То же, в два яруса, 1 пог. м |
2 |
1.5 |
Время указано с маскировкой подручными средствами.
При устройстве ячеек и окопов в скалистом и каменистом грунтах с применением кирко-мотыг, ломов, металлических клиньев и земленосных мешков требуется времени в 2,5 раза больше по сравнению с нормами табл. 5 и 6. На болотистом грунте (бруствер из наносного грунта) с применением земленосных мешков — в 2 раза больше, в лесу — в 1,5 раза.
| № |
Профили |
Число бойцов |
Успех отрывки 1 пог.м саперной лопатой |
|---|---|---|---|
1 |
движение во весь рост |
1 |
1 |
2 |
согнувшись |
1 |
0,75 |
3 |
для переползания |
1 |
0,50 |
Успех отрывки в мерзлом грунте уменьшается в 2 — 3 раза (с применением инструмента, указанного в табл. 6).
При применении средств механизации успех отрывки ходов сообщения увеличивается в 3 раза.
| Наименование построек |
Размеры, м |
Примечание |
|||
|---|---|---|---|---|---|
| глубина |
бруствер |
ширина |
|||
| поверху |
понизу |
||||
Ячейки стрелковые, пулеметные и гранатометные |
Площадки: ст. пулемета 1,40 X 0,70; ручного 1,00 Х 0,50; гранатомета 1,50 X 0,50 |
||||
Лежа |
0,20 |
0,20 |
1,00-1.20 |
— |
|
С колена |
0,60 |
0,30 |
0,90-1,00 |
0,70 |
|
Стоя |
1,10 |
0,30 |
0,90-1,00 |
0,50-0,60 |
|
Ходы сообщения для движения |
Для передвижения пулемета ход сообщения должен иметь ширину поверху 1,20 — 1,30, понизу 0,75 |
||||
Переползанием |
0,60 |
0,30 |
0,80-0,90 |
0,70 |
|
Согнувшись |
1,10 |
0,30 |
0,80-0,90 |
0,60 |
|
В полный рост |
1,50 |
0,40 |
0,90-1,00 |
0,50 |
|
Соединительный ход окопа, обеспечивающий сообщение внутри отделения, устраивается примерно таких же размеров, как и ход сообщения. Соединительные ходы отрываются и маскируются в течение первых 8 — 10 час. от начала работ.
Размеры ячеек окопа те же, что и индивидуальных. Расстояние между ячейками в окопе не менее 4 м. Общая длина окопа на стрелковое отделение по прямой 25 — 30 м, по линии начертания 40 — 50 м.
| № |
Наименование работ |
Материалы |
Успех работы |
Средний вес материалов, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|
| доски 3-5 см |
жерди 5-10 см |
накатник 15-17 см |
проволока |
хворост, м3 |
число бойцов |
время, час |
|||
| погонных метров |
|||||||||
1 |
Покрытая бойница |
6 |
5 |
1 |
— |
— |
1 |
0,75 |
60 |
2 |
Ниша из жердей для патронов или гранат |
— |
8 |
— |
— |
— |
1 |
1,5 |
50 |
3 |
То же, из досок |
12 |
— |
— |
— |
— |
1 |
2 |
30 |
4 |
Ниша для патронного пункта или снарядного погребка на обратном скате |
20 |
— |
— |
— |
— |
2 |
1,5 |
50 |
5 |
Одетая ниша для бойцов |
20 |
— |
— |
— |
— |
2 |
3 |
50 |
6 |
Одежда ячейки хворостом, 1 пог.м |
— |
9 |
— |
— |
0,25 |
1 |
2 |
100 |
7 |
Одежда крутости окопа и хода сообщения хворостом, 1 пог.м |
— |
8 |
— |
12 |
0,25 |
2 |
1,33 |
100 |
8 |
То же, плетнем, 1 пог.м |
— |
8 |
— |
12 |
0,25 |
2 |
2 |
100 |
9 |
То же, жердями, 1 пог.м |
— |
24 |
— |
12 |
— |
2 |
1 |
150 |
10 |
Перекрытие хода сообщения, 1 пог.м |
— |
20 |
— |
— |
— |
1 |
1 |
120 |
11 |
Отхожие ровики, 1 пог.м |
2 |
22 |
— |
— |
— |
2 |
4 |
150 |
| № |
Наименование работ |
Материалы |
Успех работы |
Средний вес материалов, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|
| доски 3-5 см |
жерди 8-10 см |
накатник 15-17 см |
горбыли |
хворост, м3 |
число бойцов |
время, час |
|||
| погонных метров |
|||||||||
1 |
Открытая щель, 1 пог.м |
— |
— |
— |
— |
— |
1 |
2 |
— |
2 |
Одежда крутости щели досками, 1 пог.м |
20 |
6 |
— |
— |
— |
2 |
1 |
50 |
3 |
Щель с легким покрытием, 1 пог. м |
— |
— |
25 |
— |
— |
2 |
2,5 |
400 |
4 |
Санитарная щель на 3 бойца |
— |
160 |
14 |
— |
— |
отделение |
3-4 |
1500 |
5 |
Подбрустверный блиндаж на 3-5 бойцов |
— |
— |
50 |
7 |
— |
4 |
3 |
800 |
6 |
Подбрустверный санитарный блиндаж |
— |
— |
50 |
— |
— |
4 |
2-3 |
800 |
7 |
Заслон для бойцов с легким покрытием |
— |
— |
30 |
— |
— |
2 |
3 |
500 |
8 |
Открытый заслон для передка 45-мм орудия |
— |
— |
— |
— |
— |
2 |
2 |
— |
Размеры щели: глубина 2,0 — 2,5 м, ширина поверху 1,20 — 1,40, понизу 0,40 м. Щели отрываются и маскируются в течение первых 4 — 5 час. от начала работ.
На легкое убежище с фильтром из подручных материалов требуется работа отделения бойцов в течение 20 час. Материалы: накатник длиной 3,25 м — 70 шт.; жерди 8 — 10 см — 50 пог. м; доски — 30 пог. м, хворост — 2 м3; глина — 3 м3; двери газонепроницаемые — 3; вентилятор — 1. Общий вес материалов, кроме глины, около 4,5 т.
| № |
Наименование работ |
Материалы |
Успех работы |
Средний вес материалов, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|
| бревна 20-см |
накатник 15-17 см |
горбыли 20-см |
жерди 5-8 см |
доски 2-3 см |
число бойцов |
время, час |
|||
| погонных метров |
|||||||||
1 |
Открытый НП на 3 — 4 чел. |
— |
— |
— |
— |
— |
4 |
1,5 |
— |
2 |
НП с покрытием и смотровой щелью |
8 |
35 |
— |
35 |
8 |
4 |
3,7 |
1000 |
3 |
НП с легким покрытием для наблюдения при помощи перископа или стереотрубы |
— |
70 |
7 |
— |
2 |
4 |
4 |
1000 |
4 |
НП командира пульвзвода |
— |
— |
— |
— |
— |
4 |
2,75 |
— |
Примечания. 1. На маскировку дополнительно 10 мин. (к п. 1). 2. В п.п. 2 и 3 время указано при готовом материале.
| № |
Наимено-вание построек |
Материалы |
Нормы времени в рабочих часах |
Средний вес кг |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| доски |
жерди 10-см |
накатник 15-см |
плас-тины 20х2 см |
бревна |
скобы шт. |
гвозди шт. |
хворост м3 |
||||||
| 5х20 см |
2,5х18 см |
20-см |
18-см |
||||||||||
| погонных метров |
|||||||||||||
1 |
Противо-осколочное гнездо на один станковый пулемет |
— |
160 |
50 |
105 |
— |
— |
— |
36 |
— |
— |
86 |
2,3 |
2 |
Пулеметный окоп для стрельбы по воздушным целям с противо-осколочным убежищем |
50 |
60 |
300 |
— |
— |
— |
110 |
80 |
4 |
— |
272 |
4,5 |
3 |
Окоп для миномета с нишами для расчета и боеприпасов |
22 |
100 |
42 |
— |
— |
— |
— |
— |
— |
0,5 |
60 |
1 |
4 |
Противо-осколочное гнездо стойчатой конструкции для 45-мм противо-танковой пушки |
— |
— |
42 |
50 |
75 |
80 |
— |
40 |
4 |
— |
171 |
3 |
5 |
Противо-осколочное гнездо стойчатой конструкции для 76-мм дивизионной пушки |
58 |
— |
345 |
— |
— |
158 |
— |
44 |
10 |
— |
173 |
6 |
| № |
Наиме-нование построек |
материалы |
Нормы времени в рабочих часах |
Сред-ний вес, т |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| доски |
плас-тины 20х2 см |
бревна 20-25 см |
рель-сы |
хво-рост |
железо-бетон-ные плиты |
ка-мень бут. |
пе-сок |
це-мент, т |
ско-бы, шт |
гвоз-ди, кг |
|||||
| 8х20 5х20 |
2,5х18 см |
||||||||||||||
| погонных метров |
куб.м |
||||||||||||||
1 |
Усиленный полукапонир стойчатой конструкции на один станковый пулемет |
— |
— |
200 |
72 |
180 |
— |
7,5 |
— |
— |
— |
56 |
6 |
294 |
26,5 |
2 |
То же, венчатой конструкции |
32 |
40 |
— |
460/130* |
— |
0,25 |
— |
29 |
10 |
— |
70 |
6 |
640 |
58,5 |
3 |
То же, венчатой конструкции на два станковых пулемета |
75 |
40 |
— |
680/1050* |
— |
— |
— |
7 |
— |
— |
300 |
12 |
944 |
53,5 |
4 |
Усиленный блокгауз венчатой конструкции на два станковых пулемета и стрелковое отделение |
60 |
320 |
470 |
310/532* |
— |
— |
— |
82 |
27 |
— |
550 |
17 |
1910 |
218,5 |
5 |
Усиленный каземат венчатой конструкции для 45-мм противо-танковой пушки |
40 |
— |
— |
300 |
135 |
— |
3,5 |
— |
— |
— |
25 |
— |
368 |
21,5 |
* Показано числителем — бревна 20-см, знаменателем — 25-см. П.п. 1 и 5 — бревна 20-см.
| № |
Наименование построек |
Объем кладки м3 |
Рабочих часов |
Вес материалов, т |
|---|---|---|---|---|
1 |
Усиленный железобетонный каземат на один станковый пулемет |
65 |
2409 |
200 |
2 |
Тяжелый железобетонный каземат на один станковый пулемет |
77 |
2980 |
250 |
3 |
Тяжелый железобетонный полукапонир на два станковых пулемета |
220 |
8204 |
700 |
4 |
Усиленный железобетонный каземат для 45-мм противотанковой пушки |
70 |
2886 |
230 |
5 |
Усиленный железобетонный каземат для 76-мм дивизионной пушки |
60 |
2128 |
195 |
На маскировку требуется от 5 до 10% времени, затрачиваемого на постройку.
На 1 м3 железобетонное кладки требуется следующее количество материалов:
| № |
Наименование материалов |
Количество |
Вес материалов т |
|---|---|---|---|
1 |
Цемент, кг |
400 |
0,4 |
2 |
Песок, м3 |
0,6 |
0,9 |
3 |
Гравий, м3 |
1 |
1,7 |
4 |
Железо арматурное, кг |
100 |
0,1 |
5 |
Балки железные, кг |
17 |
0,017 |
6 |
Сетки кольчужные, кг |
0,5 |
— |
7 |
Проволока вязальная, кг |
0,5 |
— |
8 |
Бревна 18-см, м3 |
0,15 |
0,075 |
9 |
Доски 5 Х 20 и 3 Х 18 - см, м3 |
0,13 |
0,065 |
10 |
Гвозди, кг |
0,6 |
— |
Всего около |
— |
3,25 |
На 1 м3 железобетонной кладки требуется воды:
Для ориентировочных расчетов можно принять норму времени на 1 м3 постройки 35 — 40 рабочих часов.
| № |
Наимено-вание построек |
Материалы |
Нормы времени в рабочих часах |
Средний вес мате-риалов, т |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| доски |
жерди 10 см |
бревна |
пласт. 20/2 см |
жел-бет. плиты, м3 |
ско-бы, шт |
гвоз-ди, кг |
железо-бетонные элементы, компл. |
||||||
| 8х20 5х20 |
2,5х18 |
25-см |
20-18 см |
||||||||||
| погонных метров |
|||||||||||||
1 |
Противо-осколочный сборно-разборный НП |
— |
81 |
20 |
— |
48 |
— |
— |
30 |
— |
1 |
96 |
2 |
2 |
Командирский усиленный НП |
60 |
250 |
— |
300 |
326 |
340 |
42 |
360 |
10 |
— |
1603 |
120 |
3 |
Командирский (артил-лерийский) НП |
152 |
140 |
— |
772 |
250 |
485 |
— |
300 |
8 |
— |
1910 |
33 |
| № |
Наименование построек |
Объем кладки, м3 |
Рабочих часов |
Вес материалов, т |
|---|---|---|---|---|
1 |
Тяжелый железобетонный командирский (артиллерийский) НП |
105 |
4488 |
340 |
2 |
Тяжелый железобетонный НП командира стрелкового полка |
165 |
7156 |
535 |
| № |
Наиме-нование построек |
материалы |
Нормы времени в рабочих часах |
Средний вес материалов, т |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| досок 5х18-2,5-18 см |
плас-тины 20/2 см |
бревна 20-25 см |
рель-сы |
жел.-бет. плиты |
ка-мень бутов. |
песок |
це-мент, т |
гвоз-ди, кг |
ско-бы, шт |
||||
| погонных метров |
м3 |
||||||||||||
1 |
Усиленное убежище со стойчатым остовом на стрелковое отделение |
80*/55 |
350 |
325*/310 |
— |
— |
43 |
15 |
4 |
6 |
190 |
1594 |
120 |
2 |
Тяжелое убежище со стойчатым остовом на два стрелковых отделения |
160*/60 |
530 |
500*/138 |
785 |
80 |
— |
— |
— |
10 |
310 |
1696 |
230 |
3 |
Тяжелое убежище с венчатым остовом ва два стрелковых отделения |
40* |
— |
960*/2720 |
— |
— |
— |
— |
— |
6 |
700 |
3072 |
115 |
| № |
Наиме-нование построек |
материалы |
Нормы времени в рабочих часах |
Средний вес материалов, т |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| закладные рамы 1х2 м |
брусчатые рамы 1х2 м |
опорные рамы 0,6х1,6 м |
лобовые доски |
лежни и подкосы 15-см |
соедини-тельные планки |
доски 5х20 см |
||||
| штук |
погонных метров |
|||||||||
1 |
Подземное убежище усиленного типа на стрелковое отделение |
2 |
258 |
4 |
48 |
15 |
62 |
24 |
1978 |
12 |
2 |
Подземное убежище тяжелого типа на стрелковое отделение |
2 |
556 |
8 |
120 |
15 |
148 |
48 |
3875 |
28 |
* Показано числителем — бревна 20-см или доски 2,5 Х 18-см, знаменателем — бревна 25-см или доски 5 Х 18-см. В п. 3 доски 5 — 18 см.
| № |
Наимено-вание построек |
Материалы |
Нормы времени в рабочих часах |
Средний вес мате-риалов, т |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| доски 5х18-2,5х18 см |
плас-тины 20/2 см |
брусья 16х20 см |
бревна 20-см |
ка-мень бут. |
пе-сок |
це-мент, т |
жел.-бет. рамы, шт |
скобы, шт |
гвозди, кг |
||||
| погонных метров |
м3 |
||||||||||||
1 |
Усиленное убежище из сборного железо-бетонного остова на стрелковое отделение |
55*/120 |
250 |
60 |
300 |
36 |
12 |
3 |
34 |
120 |
6 |
1573 |
67 |
2 |
Тяжелое убежище из сборного железо-бетонного остова на два стрелковых отделения |
55*/120 |
250 |
60 |
300 |
67 |
23 |
6 |
73 |
126 |
6 |
2213 |
120 |
| № |
Наименование построек |
Объем кладки м3 |
Нормы времени в раб. часах |
Средний вес материалов, т |
|---|---|---|---|---|
1 |
Усиленное железобетонное убежище на одно отделение |
63 |
2980 |
205 |
2 |
Усиленное железобетожное подбрустверное убежище для одного-двух станковых пулеметов с расчетом |
70 |
2950 |
228 |
3 |
Тяжелое железобетонное убежище на два стрелковых отделения |
253 |
10351 |
822 |
4 |
Тяжелое железобетонное убежище на стрелковый взвод |
327 |
13054 |
1053 |
* Показано числителем — доски 5Х18 см, знаменателем — 2,5Х18 см.
| № |
Наименование работ |
Количество работ |
Время в рабочих часах |
Очереди работ |
||
|---|---|---|---|---|---|---|
| 1 |
2 |
3 |
||||
| рабочие часы |
||||||
1 |
Расчистка обзора и обстрела, га |
2 |
1000 |
1000 |
— |
— |
2 |
Инженерное оборудование огневых позиций (в том числе запасных), % |
100 |
6000 |
2000 |
2000 |
2000 |
3 |
Противопехотные и противотанковые препятствия, км |
4 |
12000 |
2000 |
6000 |
4000 |
4 |
КП командира батальона, НП командиров рот и взводов |
17 |
3000 |
500 |
1000 |
1500 |
5 |
Патронные и медицинские пункты, пог. м |
200 |
2000 |
500 |
500 |
1000 |
6 |
Укрытые сообщения (ходы сообщения, маски — изгороди, усиленные естественные маски), км |
2 |
4000 |
— |
2000 |
2000 |
7 |
Убежища |
12 |
4000 |
— |
2000 |
2000 |
8 |
Подготовка путей маневра и подвоза, заготовка материала и вспомогательные работы |
— |
6000 |
1500 |
1500 |
3000 |
9 |
Ложные постройки, км |
2 |
2000 |
500 |
1000 |
500 |
Итого |
||||||
При работе вручную |
— |
40000 |
8000 |
16000 |
16000 |
|
Со средствами механизации |
— |
20000 |
4000 |
8000 |
8000 |
|
Время на маскировку учтено при всех инженерных работах. При выделении на работы 400 бойцов и при работе 10 час. в сутки потребуется: вручную 10 суток, со средствами механизации 5 суток.
| Работы |
Готовность в сутках при работе |
|
|---|---|---|
| со средствами механизации |
вручную |
|
Первой очереди |
1 |
2 |
Второй очереди |
2 |
4 |
Третьей очереди |
2 |
4 |
Итого |
5 |
10 |
Эти нормы справедливы в условиях маневренной войны при обороне на нормальном фронте. При развитии оборонительной полосы с тенденцией перехода к позиционным формам требуется большое количество тяжелых фортификационных сооружений, а поэтому и времени нужно в 2 раза больше, при позиционных формах - в 4 раза.
V. ИСКУССТВЕННЫЕ ПРЕПЯТСТВИЯ И ЗАГРАЖДЕНИЯ
глава отсутствует
VI. МАСКИРОВКА
Цель инженерной разведки — получение необходимых данных для принятия правильного решения на маскировку.
Одновременно с производством разведки составляется расчет сил и средств на маскировку объектов.
| № |
Наименование маскировочных средств |
Данные |
Нормы времени |
|---|---|---|---|
1 |
Летний маскировочный костюм |
Куртка с капюшоном и брюки из зеленой ткани с вплетенными пучками окрашенного мочала. Вес 1 кг |
Надевание 1 мин. |
2 |
Летний маскировочный халат |
Халат с капюшоном ив окрашенной ткани с пятнами. Вес 600 г |
Надевание 0,5 мин. |
3 |
Зимний маскировочный костюм |
Костюм с рукавицами из белой ткани. Вес 600 г |
Надевание 1 мин. |
4 |
Зимний маскировочный халат |
Халат с рукавицами из белой ткани. Вес 800 г |
Надевание 1 мин. |
5 |
Маска для стрелка |
Вес 1,2 кг |
Устанавливается в 1/3 мин. |
6 |
Маскировочная сетка для бойца |
В сетку вплетается подручный маскматериал. Вес 100 г, размеры 1,50 Х 0,75 м |
Вплетение подручного материала 1 мин. |
7 |
Маска - чехол для станкового пулемета |
Вес 1,5 кг |
Установка 1 мин. |
8 |
Маскировочная бахрома для бойца и пулемета |
Лента из окрашенной материи с вплетенными пучками окрашенного мочала. Длина 3 м, вес 0,2 кг |
Надевание бойцом 0,5 мин. |
Из универсальных элементов маскировочного имущества и маскматериалов составляются различные маски и покрытия для артиллерии, танков, машин, повозок, окопов, ходов сообщения, НП.
| № |
Наименование маскировочных средств |
Вес кг |
|---|---|---|
1 |
Маска для противотанковых пушек |
50 |
2 |
Маска дли орудий полковой артиллерии |
80 |
3 |
Маска для орудий дивизионной артиллерии |
150 |
4 |
Маска для орудий корпусной артиллерии |
470 |
5 |
Покрытия для танков |
20 — 40 |
6 |
Универсальная горизонтальная маска |
200 |
7 |
Покрытия для НП |
6 |
| № |
Наименование объектов маскировки |
Средства маскировки |
Нормы времени |
|
|---|---|---|---|---|
| число бойцов |
часы, минуты |
|||
1 |
Окоп на стрелковое отделение |
Масксеть и подручные материалы |
Отделение |
1 час |
2 |
Окоп на пулеметное отделение |
Масксеть и подручные материалы |
Отделение |
20 мин. |
3 |
Скрытое сообщение 5 — 8 м |
Подручные материалы |
Отделение |
1 час |
4 |
Ход сообщения |
На одну масксеть |
2 |
1 час |
5 |
Пулеметный окоп для стрельбы по воздушным целям |
Подручные материалы |
Отделение |
15 мин. |
6 |
Окоп для миномета |
Подручные материалы |
Расчет |
15 мин. |
7 |
Окоп для 45-мм пушки |
Подручные материалы и масксеть |
Расчет |
20 мин |
8 |
76-мм орудие |
Подручными средствами |
Расчет |
20 мин. |
Масксетью |
Расчет |
10 мин. |
||
9 |
107 или 152-мм орудие |
При помощи горизонтальной маски |
Расчет |
20 мин. |
10 |
НП командира стрелкового взвода |
Подручными средствами |
4 |
10 мен. |
11 |
НП командира пулеметного взвода |
Подручными средствами |
4 |
15 мин. |
12 |
КП командира батальона |
Подручными и табельными средствами |
Взвод |
1 час |
13 |
КП командира полка |
Подручными и табельными средствами |
Взвод |
2 часа |
14 |
КП командира дивизии |
Подручными и табельными средствами |
Взвод |
4 часа |
| № |
Наименование маскировочных работ |
Объем работ |
Нормы в рабочих часах |
|---|---|---|---|
1 |
Заготовка дерна с укладкой в штабели, шт. |
100 |
1 |
2 |
Укладка дерном, кв.м |
1 |
0.8 |
3 |
Посев травы, м2 |
1 |
0,2 |
4 |
Окраска из краскомета на шведском клейстере, м2 |
100 |
4 |
| № |
Наименование маскировочных работ |
Объем работ |
Нормы в рабочих часах |
|---|---|---|---|
1 |
Установка горизонтальной маски из универсальных элементов, м2 |
100 |
3 |
2 |
Устройство вертикального маскзабора высотой до 3 м, пoг.м. |
10 |
6 |
3 |
Устройство маски наддорожной, пог.м. |
10 |
10 |
4 |
Маскировка окопов и ходов сообщения сплошным покрытием |
10 |
6 |
6 |
Изготовление маскковров, м2 |
10 |
18 |
| № |
Наименование сооружений и местных предметов | Объем работ |
Нормы в рабочих часах |
|---|---|---|---|
1 |
Ложный окоп или ход сообщения, пог.м. |
100 |
30 |
2 |
Ложный окоп или ход сообщения зимой, пог. м | 100 |
10 |
3 |
Ложный орудийный окоп зимой |
1 |
2 |
4 |
Ложная канава, пог. м |
100 |
10 |
5 |
Ложная дорога, пог.м |
100 |
4 |
6 |
Ложная воронка летом |
1 |
3 |
7 |
Ложная воронка зимой |
1 |
1 |
8 |
Ложное проволочное заграждение пог. м |
100 |
50 |
9 |
Ложный ж.-д. путь, пoг. м |
10 |
10 |
10 |
Ложный стог сена |
1 |
10 |
11 |
Ложное здание |
1 |
60 |
12 |
Ложный камень |
1 |
10 |
Устройство ложных сооружений и местных предметов относится к декоративной маскировке. Выделено для удобства пользования таблицами.
VII. ПОЛЕВЫЕ НЕОБОРОНИТЕЛЬНЫЕ ПОСТРОЙКИ И ВОДОСНАБЖЕНИЕ
| № |
Наименование построек |
Данные и материалы |
Успех работы |
|
|---|---|---|---|---|
| число бойцов |
время в часах |
|||
1 |
Походная палатка на 6 бойцов |
Палаточных полотнищ — 6 |
6 |
0,33 |
2 |
Палатка-юрта на 12 бойцов |
Полотнищ — 12 |
12 |
0,5 |
3 |
Палатка-юрта на 12 бойцов утепленная (для зимы) |
Полотнищ — 24 |
12 |
1 |
4 |
Двухскатный шалаш на отделение |
Жердей по 4 м — 30 |
отделение |
3 |
5 |
Прислонный шалаш на отделение |
Материала требуется в два раза меньше, чем для двухскатного шалаша |
отделение |
1,5 |
6 |
Односкатная землянка на отделение для жилья в зимнее время |
Жердей 10-12-см — 210 пог.м |
отделение |
6 |
7 |
Земляная печь-каменка для землянки |
Глина Мелкий хворост 0,75 — 1 м3 |
4 |
3 |
8 |
Полевой очаг для ротного котла |
Из подручного материала Из кирпича, глины и песка |
4 отделение |
3 3 |
9 |
Полевая баня в землянке обыкновенного типа |
Кроме землянки, требуется устройство печи-каменки. На всю работу |
отделение |
10 |
* Или 4 стойки.
** Можно устраивать полевую печь.
*** При отсутствии соломы — хворост, но в этом случав требуются полотнища.
Наиболее простым устройством защиты лошадей от холода является ракотулет (нодья) — костер из двух положенных друг на друга бревен из сухостоя.
| № |
Наименование |
Равнинная местность |
Холмистая местность |
||||
|---|---|---|---|---|---|---|---|
| размеры м |
успех работы |
размеры м |
успех работы |
||||
| число работающих |
время в днях |
число работающих |
время в днях |
||||
1 |
Полевой аэродром |
600Х600 |
500 |
2 |
400Х600 |
2000 |
3 |
2 |
Посадочная площадка |
400Х400 |
400 |
1-2 |
250Х400 |
2000 |
2 |
Время показано при работе со средствами механизации
Сапер 10% от общего числа работающих.
| № |
Наименование потребностей |
Норма в литрах |
||
|---|---|---|---|---|
| обыкновенная |
уменьшенная |
минимально допустимая |
||
1 |
Для питья (чай, запас во фляге) |
3,5 |
3,5 |
4,5 |
2 |
Обработка продуктов |
1,5 |
0,7 |
— |
3 |
Приготовление пищи |
2,5 |
1,8 |
— |
4 |
Мытье посуды |
2 |
1 |
0,5 |
5 |
Умывание |
6 |
3 |
3 |
6 |
Стирка белья |
2,5 |
2,5 |
— |
7 |
Душ |
7 |
2,5 |
— |
Всего |
25 |
15 |
8 |
|
При минимально допустимой норме воды учитывается, что боец получает сухой (консервированный) паек. При тяжелых водных условиях на короткое время (2 — 3 дня) норма может быть снижена до 3,5 л в сутки (голодная норма).
| № |
Наименование потребностей |
Лошадь |
Осел |
Крупный рогатый скот |
Верблюд |
Собака |
|---|---|---|---|---|---|---|
1 |
Водопой |
30/20 |
12/8 |
50/30 |
50/30 |
3/2 |
2 |
Мытье |
50/25 |
24/12 |
— | — | — |
3 |
Нужды ветлазарета |
12 |
6 |
— | 24 |
3 |
4 |
Лечение при поражении 0В |
30 |
20 |
— | 50 |
12 |
Числителем показана обыкновенная норма, знаменателем сокращенная.
| № |
Наименование потребностей |
Норма в литрах |
|---|---|---|
1 |
Заправка системы охлаждения автомашин |
13,5-31 |
2 |
Заправка системы охлаждения трактора |
35-70 |
3 |
Мойка автомашины |
100-200 |
4 |
Мойка трактора или танка |
300-500 |
5 |
Механизированная мойка танкового батальона |
30 000 |
6 |
На душевую установку конной тяги в час |
2000 |
7 |
То же, автомобильной |
5000 |
8 |
На 1 м3 бетона (весь процесс работы) |
800-1700 |
9 |
Поливка дороги, 1 м2 |
2 |
При недостатке воды нормы на мойку технических средств сокращаются.
| Наименование подразделений, частей и соединений |
||||||||
|---|---|---|---|---|---|---|---|---|
| сб |
сп |
сд |
ск |
кп |
кд |
кк |
ап |
тб |
20 |
100 |
400 |
1700 |
100 |
600 |
2000 |
100 |
3 |
В зимнее время ориентировочная потребность в воде выражается следующими цифрами:
| Наименование подразделений и частей |
|||
|---|---|---|---|
| взвод |
ср |
сб |
сп |
0,3-0,4 |
1,2-2 |
6-10 |
30-40 |
| № |
Элементы |
Данные |
|---|---|---|
1 |
Размеры |
Глубина 10 — 15 м, сечение в свету 1,4Х1,4 м |
2 |
Деревянная крепь |
Плотно пригоняемые пластины или бревна. Углы расшиваются брусками. Рубка сруба в косую лапу без остатка |
3 |
Материалы |
Пластины 20 — 22 см или накатник 15 — 16 см и бруски 8Х8 см. Сосна, лиственница, ольха |
4 |
Наружный сруб (оголовок) |
Продолжение сруба на 0,80 м. глиняный замок с глубиной заложения 1 м |
5 |
Дно |
Выстилается слоем крупного песка и гравия (от заплывания) |
6 |
Удельная производительность л/мин. |
Нормальная — 1000 Умеренная — 250 Низкая — 50 |
7 |
Успех работы по устройству колодца |
Отделение в смену 1 — 2 м (в зависимости от глубины, на которой ведется работа) |
Удельной производительностью колодца называется частное от деления количества откачиваемой из колодца воды (л/мин.) на понижение уровня воды в метрах.
| № |
Наименование приспособлений |
Производительность, л/мин |
Высота |
Успех установки приспособления |
Данные |
|
|---|---|---|---|---|---|---|
| подъема м |
нагнетания м |
|||||
1 |
Насос "Красный факел" № 2 (КФ-2) |
20 |
6 |
— |
2 сапера 15 минут |
Размеры 25х26х22,5 см Вес 40 кг |
2 |
Насос "Красный факел" № 4 (КФ-4) |
60* |
6 |
20 |
2 сапера 30 минут |
Размеры 30х30х26 см Вес 31 кг |
3 |
Ячеисто-ленточный водоподъемник (ВП) |
60/120* |
30 |
— |
3 сапера 30 минут |
Размеры 63х60х43 см Вес 90 кг |
4 |
Поршневой насос „Красный факел" с диам.цилиндра 10 см |
100 |
4 |
30 |
отделение 1 час |
115х63х74,5 см Вес 230 кг |
5 |
Поршневой насос „Красный факел" с диам. цилиндра 12,5 см |
185 |
4 |
30 |
отделение 1,5 час |
138,6х71х92 см Вес 260 кг |
6 |
Поршневой насос „Красный факел" с диам.цилиндра 15 см |
270 |
4 |
30 |
отделение 2 часа |
140,5х71х111 см Вес 400 кг |
* При 35 — 50 двойных качаниях в минуту.
| № |
Наименование насосов |
Глубина подъема, м |
Производительность, л/мин |
Успех установки |
|---|---|---|---|---|
1 |
Мелкий трубчатый колодец (МТК) |
7 |
22** |
3 сапера 3 часа |
2 |
Глубокий трубчатый колодец (без бурения, только монтаж) |
30 |
30 |
4 сапера 2 часа |
3 |
Центробежный насос (без бурения, только монтаж) |
60 |
200 |
Отделение 3 часа |
| № |
Наименование фильтров |
Производительность, л/час |
Данные |
|---|---|---|---|
1 |
Вьючный фильтр ВФ-200 (обслуживается санитарным техником и 1 бойцом) |
200*** |
Высота 42см, основание 20 см. Вес 70 кг. Непрерывная работа до 6 час. Развертывание 40 мин. |
2 |
Повозка-фильтр ВФП-500 (обслуживается санитарным техником и 2 бойцами) |
500 |
Смонтирована на военизированном пароконном ходу. Непрерывная работа до 8 час. Развертывание 1 час. |
* 60 л/мин при ручном приводе (35 оборотов рукоятки в минуту), 120 л/мин при механическом приводе.
** При 30 качаниях в минуту.
*** И до 300 л/час.
К табельным фильтрам относятся также — автофильтр с производительностью 2500 — 5000 л/час; универсальный носимый фильтр с производительностью 30 л/час.
Кроме табельных фильтров, изготовляются из подручных Материалов (песок, уголь, ткань, хлопок, опилки).
Производительность от 100 до 5000 л/час. Время изготовления от 1 до 10 час.
| № |
Наименование резервуаров |
Емкость, л |
Скорость установки или развертывания |
Данные |
|---|---|---|---|---|
1 |
Резервуар из водонепроницаемой ткани РЕ-6000 |
6000 |
3 сапера 30 мин. |
Размеры 4.8 Х 1.25 Х 1 м Вес 60 кг (без кольев) |
2 |
То же РЕ-1000 |
1000 |
2 сапера 20 мин. |
Размеры 1,64 Х 0.7 Х 0,97 м Вес 30 кг |
3 |
Резервуар-цистерна ЦЕ-1200 |
1200 |
2 сапера 5 мин. |
Размеры 1.85 Х 1,3 х 0,5 м Вес 35 кг |
4 |
Мешок-бочка РЕ-100 |
100 |
1 сапер 3 мин. |
Диам. основания 0,5 м Высота 0,57 м Вес 6 кг |
5 |
Ранцевый бурдюк БР-12,5 |
12,5 |
Вьючка комплекта: 2 сапера 10 мин. |
На лошадь вьючатся 4 ранцевых бурдюка (50 л). Вес комплекта 9,7 кг |
VIII. МАШИНЫ, ИМУЩЕСТВО, МАТЕРИАЛЫ. ТРАНСПОРТ
По отдельным видам производительность механизированных работ, по сравнению с работой вручную, увеличивается в 3 — 5 раз и больше. При расчете общей готовности работ учитывается добавочное время и степень механизации.
| № |
Наименование работ |
Коэфициент производительности |
|---|---|---|
1 |
Дорожные работы |
3 |
2 |
Мостовые работы |
2 |
3 |
Оборонительные работы |
2 |
4 |
Устройство и преодоление заграждений |
2 |
В условиях горной местности успех механизированных работ по устройству и преодолению заграждений увеличивается в 4 раза.
| № |
Наименование машин |
Данные |
Производительность в 1 час |
|---|---|---|---|
1 |
Плуги многолемешные (в 3 — 6 лемехов) |
Вес 500-3000 кг. Тяга - трактор 30 — 60 л. с. Обслуживается 2 саперами. Назначение — разрыхление грунта |
3-лем.- 900 м2 |
2 |
Рутер дорожный (однокирковый рыхлитель) |
Вес 240 кг. Тяга — трактор 30 — 60 л. с. Обслуживается 1 Сапером (кроме тракториста). Назначение — разрыхление тяжелых грунтов, корчевка корней и мелких пней |
Разрыхление грунта- 500 м2 |
3 |
Риппер дорожный пятистойковый (многокирковый рыхлитель) |
Вес 1200 кг. Тяга — трактор 30 — 60 л. с. Обслуживается одним сапером (кроме тракториста). Назначение — разрыхление тяжелых грунтов и очистка от кустарника и корней |
Разрыхление грунта — 3000 м2 |
4 |
Кусторез (смонтированный на тракторе) |
Вес без трактора 2245 кг. Трактор 60 л. с. Обслуживается 1 сапером. Назначение - очистка от кустарника и мелких деревьев |
Расчистка от кустарника и подлеска - 1000 м2 |
5 |
Корчеватель тракторный с моторной лебедкой |
Вес 1000-2000 кг. Обслуживается 3 саперами. Назначение — корчевка пней |
10 пней диам. 25 см. При меньшем диаметре — 15 пней |
6 |
Одноконная лопата (волокуша) |
Вес 55 кг. Перемещается 1 лошадью. Обслуживается 1 сапером. Назначение — перемещение грунта на небольшие расстояния (до 50 м) |
до 10 м — 4,5 м3 |
7 |
Пароконная лопата на полозьях |
Вес 90 кг. Перемещается 2 лошадьми. Обслуживается 1 сапером. Назначение — перемещение грунта до 100 м |
до 30 м — 5,0 м3 |
8 |
Тракторная лопата на полозьях |
Вес 350 кг. Тяга — трактор 30 — 40 л. с. Обслуживается 1 сапером. Назначение — перемещение грунта до 100 м (и более) |
до 30 м - 10 м3 |
9 |
Тракторная механическая колесная лопата |
Вес 1650 кг. Тяга - трактор 60 л. С. (до 5 лопат в поезде). Каждая лопата обслуживается 1 сапером. Назначение — перемещение грунта до 300 м, снятие бугров, засыпка ям |
При дальности возки 300 м |
10 |
Грейдеры прицепные: легкий, средний и тяжелый |
Вес 650 — 2000-5500 кг. Тракторы соответственно 20 30, 30 40, 60 л. с. Обслуживается 1 сапером (кроме тракториста). Назначение — ремонт и постройка дорог |
Грейдеры Легкий — 50 пог.м Средний — 75 –"- Тяжелый - 300 –"- |
11 |
Утюг металлический тракторный |
Вес 156 кг. Тяга — трактор 20 л. с. Обслуживается 1 сапером (кроме тракториста). Назначение — выглаживание грунтовых дорог |
500 м |
12 |
Дорожный ментейер колесного типа |
2500 кг. Тяга — трактор 30 — 40 л. с. Обслуживается 1 сапером (кроме тракториста). Назначение — выглаживание дороги |
1 км |
13 |
Катки дорожные прицепные, моторные, паровые |
Вес 3-6, 5 — 10, 8 — 10 т. Прицепные — трактор 20 — 40 л. с. Моторные — двигатель 14 — 20л. с. Удельное давление 20-50, 40 — 80. 90 кг/см. Назначение — укатка дорог, площадок |
Средняя производмтельность 0,5 — 1 км |
14 |
Канавокопатели плужные — одноотвальный и двухотвальный |
Вес 2100 — 1750 кг. Тяга-трактор 60 — 75 л. с. Обслуживается 1 сапером-трактористом. Назначение — отрывка придорожных канав и траншей |
1 — 2 км |
15 |
Камнедробилка щековая (челюстная) |
5300 кг. Назначение — дробление камня для дорожных, оборонительных и других работ |
3-5 — 15 м3 |
16 |
Гудронаторы малые, средние и механические |
Емкость 150 — 750, 1000 — 1500,2000 — 4000л. Назначение — обработка дорог битумонозным или битумоподобным материалом |
При емкости гудронаторов |
17 |
Транспортеры ленточные 5- и 10-метровые |
Вес 1000-1500 кг. Обслуживается расчетом в 6 сапер. Назначение — перемещение грунта и материалов |
5-метровый 10-метровый |
18 |
Легкий разборный металлический копер |
Вес с оборудованием 3140 кг. Обслуживается 12 саперами. Назначение - бойка свай |
3 — 6 свай |
19 |
Лесопильные станки и рамы |
Вес станка 1850 кг, рамы — 5800. Обслуживается расчетом в 6 — 7 сапер. Назначение — продольная распиловка бревен |
Станок Рама |
20 |
Пилы моторные |
Вес 35 — 45 кг. Назначение-валка деревьев и поперечная распиловка |
Отделение сапер — 20 — 25 деревьев |
21 |
Пневматический инструмент |
Назначение — сверление дыр, бурение скважин, забивка гвоздей и скоб, обрубка; разрыхление грунта и трамбование |
Средний коэфициент производительности 4 |
22 |
Электрифицированный инструмент |
Валка деревьев, распиловка, долбежка гнезд, зарезка шипов, сверление дыр и другие работы |
Средний коэфициент производительности 5 |
23 |
Экскаваторы одноковшовые и многоковшовые |
Вес 13 т и больше. Обслуживается 2 саперами. Назначение — отрывка котлованов, траншей, противотанковых рвов |
Средняя производительность 30-60 м3 |
24 |
Бетономешалки механические |
Назначение — приготовление бетонной массы |
8-24 м3 |
25 |
Бульдозер |
Засыпка воронок, рвов |
20 м3 |
26 |
Передвижная компрессорная станция |
Вес 6000 кг. Обслуживается 1 сапером. Производительность 6,5 м3/мин воздуха |
— |
27 |
Самоходная компрессорная станция |
Вес 4000 кг. Обслуживается 1 сапером. Производительность 4 м м3/мин воздуха |
— |
*В этой таблице указаны и нетабельные машины.
| № |
Назва-ние стан-ции |
Назначение |
Мощ-ность кило-ватт |
Напря-жение вольт |
количество |
Способ передви-жения |
Ско-рость дви-жения км/ч ** |
Время в часах на |
Расчет сапер |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| электро- лам-почек |
прожек-торов* |
электро- инстру-ментов |
развер-тыва-ние |
свер-тыва-ние |
||||||||
1 |
ЭС-1 |
Освещение, зарядка аккумуляторов |
3 |
120 |
65 |
— |
— |
1 грузо-машина 1,5-т |
30/15 |
2 |
1 |
7 |
2 |
АЭС-1 |
Освещение КП, штабов, госпиталей,работ; зарядка аккумуляторов |
3 |
120 |
65 |
— |
— |
1 грузо-машина 1,5-т (специаль-ная) |
30/15 |
2 |
1 |
7 |
3 |
АЭС-3 |
Питание электрифици-рованного инструмента |
12 |
230/130 |
— |
6 |
24 |
2 грузо-машины 1,5-т (специаль-ные) |
30/15 |
0,50 |
0,25 |
7 |
4 |
Т-30 |
Использование энергии имеющихся станций для электрификации инженерных работ |
30 |
230/130 |
— |
— |
— |
1 трактор и 3 прицепа |
15/10 |
3 |
3 |
9 |
5 |
Т-75 |
75 |
230/130 |
— |
— |
— |
1 трактор и 2 прицепа |
15/10 |
1 |
0,75 |
12 |
|
* Заливающего света.
** Числителем показано движение по шоссе, знаменателем — по грунтовой дороге.
Лесозавод дивизии имеет:
При необходимости лесозавод может быть усилен компрессорной станцией с пневмоинструментом.
Для обеспечения работы лесозавода (при полной нагрузке) требуется, кроме расчетов технической роты, одна саперная рота.
На развертывание лесозавода с подготовкой рабочих площадок требуется 2 часа.
Лесозавод корпуса имеет дополнительно лесопильную раму и четыре мотопилы. Время развертывания 8 час.
Работа лесозавода производится на основе плановой таблицы. На каждом агрегате необходимо иметь график работ.
Для ориентировочных расчетов принимается вес: носимого инструмента (1 шт.) — 1 кг, возимого — 2 кг.
Перевозка шанцевого инструмента:
| № |
Виды инструмента |
Грузится штук |
|||
|---|---|---|---|---|---|
| на подводу |
в грузомашины |
в вагон |
|||
| 1,5 т |
3 т |
||||
1 |
Носимый |
400 |
1200 |
2000 |
10000 |
2 |
Возимый |
200 |
600 |
1000 |
5000 |
Нормы погрузки имущества и материалов
| № |
Наименование имущества и материалов |
Грузится |
|||
|---|---|---|---|---|---|
| на подводу |
в грузомашины |
в вагон |
|||
| 1,5-т |
3-т |
||||
1 |
Взрывчатые вещества, т |
0,3 |
1 |
2 |
12 |
2 |
Противотанковые мины, шт. |
80 |
250 |
500 |
3000 |
3 |
Колючая проволока, т |
0,5 |
1,2 |
2,5 |
16 |
4 |
Земленосные мешки, шт |
3000 |
6000 |
10000 |
30000 |
5 |
Бревна, пог.м |
10 |
30 |
— |
300 |
6 |
Доски, пог.м |
50 |
100 |
— |
1200 |
7 |
Накатник, пог.м |
20 |
60 |
— |
— |
8 |
Жерди, пог.м |
50 |
100 |
— |
— |
9 |
Колья, шт |
50 |
150 |
— |
— |
| № |
Наименование материалов |
Данные |
|---|---|---|
1 |
Колючая проволока однопрядная |
Вес мотка 35 кг, длина проволоки 400 пог. м |
2 |
Колючая проволока двухпрядная |
Вес мотка 50 кг, длина проволоки 350 м |
3 |
Скобы для колючей проволоки |
В одном килограмме 60 — 80 скоб |
4 |
Гладкая проволока |
1000 пог. м; 2-мм — 25 кг, 4-мм — 100 кг; 6-мм — 200 кг |
5 |
Гвозди |
1000 шт.: 5-см — 3 кг; 10-см — 14 кг; 15-см — ЗО кг; 20-см — 200 кг |
| Транспортные средства |
По грузоподъемности |
Подносчики |
||
|---|---|---|---|---|
| грузомашины |
подводы |
|||
| 3-т |
1,5-т |
|||
Вагон (16 т) |
5 |
10 |
30 |
— |
Грузовик 3-т |
— |
2 |
6 |
— |
Грузовик 1,5-т |
— |
— |
3 |
— |
Подвода |
— |
— |
— |
20 |
| Пехота |
|
|---|---|
| Стрелковый взвод | 30 |
| Стрелковая рота | 100 |
| Стрелковый батальон | 400 |
| Стрелковый полк | 1200-1500 |
Местное население — 3 — 5% от средней плотности населения в данной местности по географическому описанию.
На 10 — 20 работающих выделяется 1 сапер-инструктор.
Обсудить в форуме
