ВОЕННО-ИНЖЕНЕРНАЯ КРАСНОЗНАМЕННАЯ АКАДЕМИЯ КА
имени В. В. КУЙБЫШЕВА
Доцент, кандидат технических наук К.Ф. КИСЕЛЕВ
Доцент, кандидат технических наук Е.3. ЯСИН
Фортификационные сооружения и заграждения выявляются главным образом при воздушной и наземной разведке оптическими средствами обнаружения.
Основными и общими демаскирующими признаками полевых огневых сооружений открытого типа (окопов), Независимо от видов оружия (стрелкового, минометного, артиллерийского, реактивного и др.), для которого они предназначены, являются темные углубления отрывок, различные по форме и размерам, окруженные светлыми пятнами брустверов.
По аналогичным признакам выявляются и укрытия котлованного типа с аппарелями, предназначенные для танков, самоходно-артиллерийских установок, автомобилей, имущества и т. д.
Траншеи и ходы сообщения в отличие от окопов и укрытий котлованного типа обнаруживаются при наблюдении с воздуха и на аэрофотоснимках по узкой и длинной темной полосе рва, очерченной с одной, а чаще с двух сторон светлой полосой выброшенного грунта. Резкий контраст между темной и окаймляющими ее светлыми полосами большой протяженности значительно облегчает задачу выявления траншей и ходов сообщения на местности, особенно на фоне травы. По расширенным участкам траншей и увеличенным возле них площадям брустверов может быть выявлено оборудование траншеи в боевом, хозяйственном и прочих отношениях.
Полевые огневые сооружения закрытого типа, а также убежища для личного состава выявляются с воздуха по пятнам обнаженного грунта (обсыпкам) больших площадей, примыкающих к траншеям или соединяющихся с ними ходами сообщения.
Долговременные железобетонные сооружения выявляются по светлым пятнам поверхностей перекрытий и стенок, а также по собственным и падающим теням, дающим возможность установить форму, размеры, а в некоторых случаях и назначение сооружения. Выявлению артиллерийских казематированных сооружений способствуют также противопыльные тюфяки, выглядящие с воздуха в виде светлых пятен трапецеидальной формы. Бронебашенные сооружения характерны формой и блеском бронебашни на фоне защитного и противопыльного тюфяка круглой формы.
Долговременные сооружения, имеющие одернованную обсыпку, выявляются по затененным скатам обсыпки, по падающим теням от амбразурной стены и защитного крыла, а также по темным впадинам входов и лазов и по характерным очертаниям обсыпки. Сооружения с неодернованной обсыпкой, кроме того, выявляются светлой поверхностью обнаженного грунта.
Полевые и долговременные огневые фортификационные сооружения, возведенные в лесу, демаскируются, как правило, характерной формой расчистки секторов обстрела.
Выше дана характеристика видовых демаскирующих признаков общих для всех фортификационных сооружений. Но огневые сооружения, кроме того, обладают весьма существенными демаскирующими признаками деятельности, возникающими при ведении огня. К ним относятся вспышки света, звук, пыль, задульные конусы.
Фортификационные заграждения имеют ряд общих демаскирующих признаков, к основным из которых относятся, во-первых, характерное начертание их на местности в виде ломаных линий или полос большой протяженности и, во-вторых, наличие огневых средств, расположенных на продолжении фасов заграждений для прикрытия их огнем.
Каждый вид фортификационных заграждений имеет и свои специфические признаки. Противотанковые рвы, например, имея те же признаки, что и траншеи, отличаются от них большей шириной темной полосы. Эскарпы и контрэскарпы выявляются с воздуха в виде светлых полос, вдоль которых видны пятна обнаженного грунта, выброшенного при устройстве этих заграждений. Проволочные заграждения и надолбы выглядят с воздуха в виде полос, состоящих из ряда точек, расположенных по длине и ширине на определенных расстояниях друг от друга.

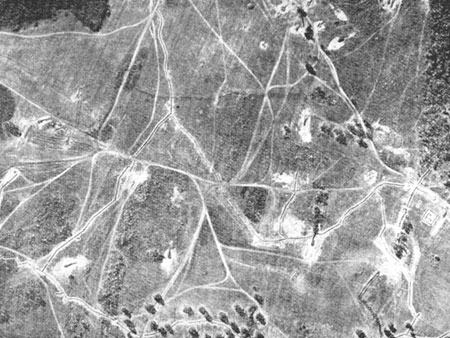

На рис. 32 и 33 показан вид с воздуха некоторых фортификационных сооружений.
При наземном наблюдении полевые фортификационные сооружения открытого типа определяются в основном по брустверам. Выемки могут быть видны лишь в условиях, когда сооружения возведены на скатах возвышенностей, обращенных к противнику, или при значительном превышении над ними наблюдательных пунктов противника.
Брустверы траншей и ходов сообщения видны в виде светлых полос, прерываемых темными пятнами бойниц, амбразур и наблюдательных щелей. Брустверы орудийных и танковых окопов выявляются. как отдельно расположенные светлые пятна.

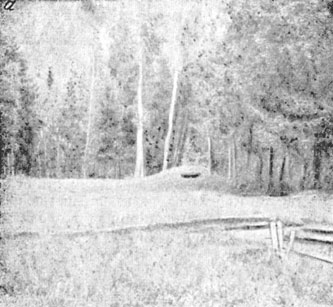

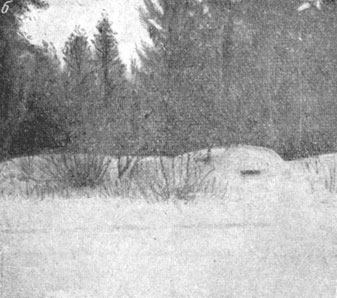

Закрытые полевые фортификационные сооружения выявляются с земли на холмистой местности наличием амбразуры, а на ровной — наличием холма (рис. 34).
Железобетонные сооружения выявляются с земли светлыми поверхностями амбразурных стен и темными пятнами амбразур на них.
Проволочные заграждения хорошо видны с земли по рядам кольев, а надолбы — по врытым в землю в шахматном порядке бревнам, железобетонным балкам, рельсам, швеллерам, двутаврам и др.
При маскировке фортификационных сооружений и заграждений могут решаться задачи скрытия, уменьшения заметности или изменения их внешнего вида. Выполнение перечисленных задач при маскировке огневых фортификационных сооружений в большинстве
случаев преследует цель обеспечения внезапности открытия огня, так как во время его ведения деятельность огневого сооружения настолько очевидна, что продолжать скрывать его инженерными средствами можно только после прекращения огня. Одновременно с решением любой из указанных задач в зависимости от боевой обстановки, фона местности, характера разведки противника и системы инженерного оборудования местности могут возводиться в требуемом количестве ложные фортификационные сооружения и заграждения соответствующих типов.
Маскировка полевых фортификационных сооружений в условиях применения новейших средств разведки и атомного оружия приобретает особо важное значение. Вместе с тем возможности эффективного введения противника в заблуждение относительно расположения и типа каждого фортификационного сооружения в отдельности все более и более усложняются.
Скрыть отрытые вручную отдельные фортификационные сооружения в условиях, когда их немного, не представляет особых трудностей на любой, даже совершенно открытой местности. Но скрыть техническими средствами маскировки не только каждое сооружение, но и систему расположения их в условиях, когда они возводятся в большом количестве с применением средств механизации, весьма трудно. Эти трудности усугубляются еще и тем, что при механизированной отрывке траншей и котлованов величина следов на земле (т. е. хорошо видимых контрастных пятен) значительно больше по площади, чем при ручной отрывке (табл. 1), а это в свою очередь усложняет задачи маскировки их. Большие площади выброшенного грунта образуются также при отрывке фортификационных сооружений взрывным способом.
Современные приемы введения противника в заблуждение относительно типов и количества полевых фортификационных сооружений весьма разнообразны и, несмотря на трудности, обеспечивают необходимый эффект при сравнительно небольших затратах сил, средств и времени. Применению современных приемов маскировки в значительной мере способствуют траншеи и ходы сообщения, в системе которых облегчается скрытие таких фортификационных сооружений, как окопы, огневые сооружения закрытого типа, сооружения для наблюдения, укрытия и др.
| Площади пятен, образуемых на местности при ручной и механизированной отрывке котлованов и окопов | ||
|---|---|---|
| Наименование сооружений | Примерные площади нарушенного покрова земли при отрывке сооружений, м22 | |
| вручную | бульдозером* | |
| Орудийный окоп с укрытием для 85-мм пушки и с блиндажом для расчета | 270 | 700 |
| Укрытие для среднего танка | 200 | 560 |
| Укрытие для автомобиля ГАЗ-63 | 160 | 480 |
| Убежите легкого типа | 180 | 560 |
* При отрывке вооружений механизмами инерционного действия эти площади еще больше увеличиваются.
Кроме того, в современных условиях маскировка системы траншей и ходов сообщения, как правило, осуществляется не скрытием их техническими средствами, а устройством большого количества ложных траншей и ходов сообщения, которые могут значительно затруднить возможность противника, во-первых, выявить начертание и количество действительных траншей и ходов сообщения, во-вторых, установить боевые порядки войск и, в-третьих, обнаружить отдельные сооружения, замаскированные в системе траншей и ходов сообщения. Такой подход к маскировке системы открытых полевых фортификационных сооружений намного облегчает маневр войск, которые могут использовать для этого не только действительные, но и ложные траншеи и ходы сообщения.
Правильно осуществленная маскировка отдельных фортификационных сооружений не только исключает возможность ведения по ним прицельного огня, побуждая противника вести огонь по площади, но и обеспечивает внезапность огня из этих сооружений.
В современных условиях инженерного оборудования местности исключительно трудно осуществить скрытие большого количества траншей и ходов сообщения техническими средствами маскировки, а в большинстве случаев практически и невозможно. Поэтому такая задача, как правило, не ставится. Полностью скрывают техническими средствами лишь отдельные участки траншей и ходов сообщения.
Отдельные участки траншей и ходов сообщения значительно легче скрыть, если они расположены с учетом рельефа и рисунка местности, следуя изгибам и неровностям рельефа, а также вдоль межей, канав, дорог.
Скрытие участков траншей и ходов сообщения осуществляется обычно плоскими масками-перекрытиями, ширина которых в зависимости от общего фона местности и наличия необходимых материалов, может допускать перекрытие только рва траншеи (хода сообщения) или же рва вместе с брустверами.
В случаях, когда искусственная маска на фоне луга перекрывает только ров траншеи или хода сообщения, брустверы одерновывают, стремясь к тому, чтобы травяная поверхность дернин не отличалась от окружающего травостоя При заблаговременном оборудовании местности травяной покров на поверхности брустверов может быть получен и обсеменением.
Необходимо особо отметить, что попытки скрытия брустверов наброской на них срезанной растительности или окраской на фоне травы малоэффективны, так как в этих условиях фона необходимые результаты может дать только материал, хорошо имитирующий травостой, чему не соответствует ни срезанная и наброшенная на бруствер трава1, ни срезанные ветки кустов и деревьев, резко отличные по яркости от травяного покрова, ни окраска грунта.
Кроме задернования, хорошо скрывают поверхности брустверов лишь искусственные маски, цвет и фактура которых соответствуют фону травяного покрова. Вообще же следует отметить, что скрытие даже отдельных участков траншей и ходов сообщения на фоне луга требует большого искусства и может быть успешно осуществлено только в благоприятных условиях и при неоднократном контроле с воздуха.
На фоне пашни применяют обычно маски-перекрытия, скрывающие только ров траншеи или хода сообщения. Бруствер маскируется обсыпкой его верхним слоем земли и имитацией на нем борозд, вписанных в общий рисунок фона пашни. Обязательным условием при этом является восстановление на участке, где осуществляется скрытие траншей и ходов сообщения, фона пашни, нарушенного при выполнении инженерных работ.
На однообразных фонах песка или снега ров траншеи или хода сообщения скрывают маской-перекрытием соответствующего цвета, а бруствер обсыпают песком или снегом.
В качестве покрытий искусственных масок на фоне травяного покрова наиболее целесообразно применять сети с прикрепленным или вплетенным в них искусственным маскировочным материалом (пучки мочала, куски полихлорвиниловой пленки, ленты ткани или специальной маскировочной бумаги и т. д.). Для скрытия рва траншеи (хода сообщения) на фоне пашни или песка в качестве покрытий можно применять сплошную или сетчатую ткань соответствующего цвета. При этом предпочтение следует отдавать сетчатой ткани, обеспечивающей лучшую вентиляцию и проникание дневного света в траншею или ход сообщения. На фоне снега в качестве покрытия применяют обычно ткань белого цвета, имеющую яркость, близкую к яркости снега.
На фоне снега ров траншеи или хода сообщения может быть скрыт также снежным сводом, устраиваемым с помощью передвижной деревянной опалубки, или плоскими (выпуклыми) масками-пе-рекрыгиями, состоящими из оплетенного хворостом жердевого каркаса2, поверх которого укладываются хвойные ветки, солома, сено и другие материалы, засыпаемые слоем снега толщиной 5 — 8 см.

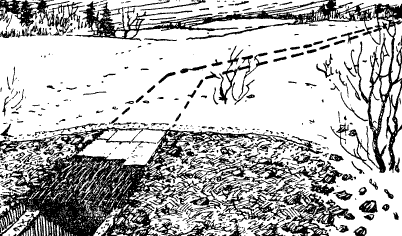

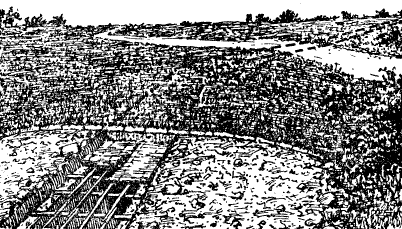

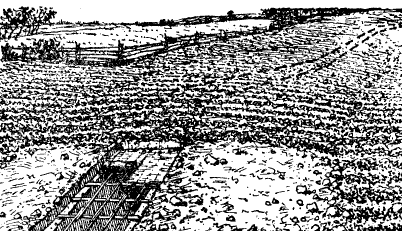

На рис. 35 изображены некоторые приемы скрытия отдельных участков ходов сообщения на различных фонах.

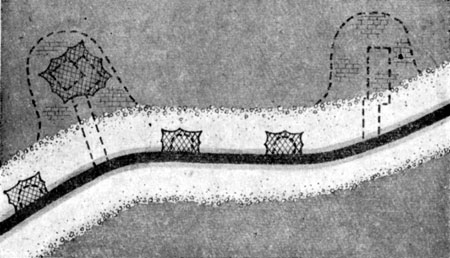

Если сеть траншей и ходов сообщения в целом и не скрывается, то примкнутые к ним или вынесенные ячейки и площадки для наблюдения и ведения огня из стрелкового оружия необходимо тщательно скрывать, что обеспечит их от прицельного огня противника. Эти сооружения в любых условиях маскируют в первую очередь о г наземного наблюдения противника. От воздушной разведки их маскируют в соответствии с общим планом введения противника в заблуждение относительно всей системы расположения огневых сооружений.
Примкнутые ячейки для стрелков и площадки для пулеметов и гранатометов наиболее целесообразно маскировать под бруствер траншеи. Для этого при оборудовании траншеи стремятся к тому, чтобы не только ячейка или площадка, но и бруствер ее не выходил за границы бруствера траншеи. В таких случаях выемка ячейки или площадки, образующая темное пятно, скрывается масками-перекрытиями под цвет выброшенной земли.
Выносные ячейки и площадки скрываются также масками-перекрытиями, но уже не под цвет выброшенной земли, а под местность, расположенную за пределами бруствера траншеи или хода сообщения. Соединительный ход сообщения при этом маскируют частично под общий фон местности, а частично под выброшенную землю (рис. 36).
Маски-перекрытия для маскировки примкнутых или выносных ячеек и площадок устраиваются из табельных масок или из расходных и подручных средств и материалов, соответствующих данному фону.
Скрытие бойниц ячеек и площадок может осуществляться подъемно-опускными щитками различных конструкций, выполняемыми из подручных материалов, а также масками из бумажных или тканевых лент, вплетенных в сеть. Щитки во время ведения огня опускаются, освобождая бойницу, а маски на сетчатой основе не убираются, так как допускают возможность ведения ружейно-пулеметного огня сквозь них.
Для скрытия от наземного наблюдения передвижения по траншеям и ходам сообщения неполного профиля применяют вертикальные траншейные маски (см. главу «Искусственные маски» 2-й части учебника), которые могут быть одновременно использованы и для маскировки примкнутых и выносных ячеек и площадок.
На общем фоне траншейных масок весьма эффективными для маскировки от наземного наблюдения открытых пулеметных сооружений могут быть маски-шторки, передвигающиеся вместе со стволом пулемета. При маскировке пехотного крупнокалиберного пулемета можно применять не шторку, а маску-щит, надеваемую на станок пулемета. К каркасу щита крепят такой же маскировочный материал, какой применен для траншейных масок.
На рис. 37 приведены Некоторые варианты маскировки огневых вооружений, примкнутых к траншеям и ходам сообщения.
Артиллерийские и минометные окопы, расположенные на благоприятных по маскирующим свойствам участках местности, могут быть полностью скрыты от наземной и воздушной разведки противника. На открытой местности с однообразным фоном маскировка таких окопов чаще всего сводится к уменьшению заметности их.
Для окопов, расположенных в населенных пунктах, выбирают места вблизи от местных предметов, за заборами и изгородями, в садах, кустарниках, разрушенных строениях и т. п. Окопы, расположенные в лесу, маскируют также общеизвестными приемами (расположение под кронами деревьев и стягивание их для создания сплошной маски, подвешивание над окопами и втыкание в землю срезанной растительности, заброска дна окопа ветками, минимальные порубки в секторах наблюдения или обстрела и т. д.).

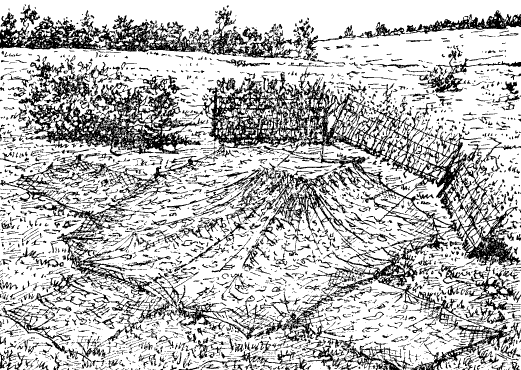

Окопы, расположенные на открытых участках местности, чаще всего маскируют одновременным применением масок-перекрытий и вертикальных масок с максимальным использованием для этого табельных комплектов.
При отрывке окопа вручную на фоне луга размеры масок-перекрытий, имитирующих травостой, могут допускать одновременную маскировку и выемки и неодернованного бруствера окопа. В современных условиях инженерного оборудования местности, однако, возможности задернования брустверов артиллерийских или минометных окопов встречаются все реже и реже.
Механизированный или взрывной способ отрывки котлованов для окопов в связи со значительными по площади нарушениями травяного покрова и большим разбросом вынутой земли делает практически невозможным задернование или перекрытие масками бруствера и нарушенных участков травостоя, демаскирующих каждый окоп в отдельности. Поэтому при наличии на местности большого количества пятен обнаженной земли, образованных массовыми работами по отрывке артиллерийских, минометных и танковых окопов, а такжеразличных укрытий, наиболее целесообразно применять маски-перекрытия под цвет выброшенной земли, натянутые только над орудием (минометом), расположенным в окопе. Такая маска одновременно скрывает и выделяющийся своим заглублением на общем пятне обнаженного грунта котлован. Для лучшего слияния с обнаженным грунтом покрытие маски присыпают тонким слоем земли.
При таком способе маскировки маска, скрывающая котлован вместе с орудием или минометом, сливается с общим пятном выброшенного грунта и нарушенных участков травяного покрова (рис. 38), в результате чего при наблюдении с воздуха и на аэрофотоснимках виден не окоп, а большое пятно обнаженной земли. Вместе с тем резкий контраст таких пятен к общему фону луга облегчает противнику возможность обнаружения и ведения прицельного огня по ним, если они ему известны как окопы.
Поэтому одновременно с маскировкой артиллерийских или минометных окопов под пятна обнаженного грунта осуществляют искусственное распятнение местности на больших участках, что лишает противника возможности не только выявить количество и систему расположения артиллерийских позиции, но и вести прицельный огонь по ним. Воспроизведение пятен обнаженного грунта при искусственном распятнении местности осуществляется обычно снятием и разбросом верхнего слоя грунта с помощью любых пригодных для этого механизмов. В условиях, когда более глубокие слои грунта отличаются по цвету от верхних, рекомендуется искусственные пятна присыпать тонким слоем грунта, взятого с поверхности брустверов окопов или же, наоборот, сохранять верхний слой грунта, которым затем присыпать бруствер. В этом случае отпадает необходимость в присыпке поверхностей искусственно создаваемых пятен грунтом, взятым из более глубоких слоев.

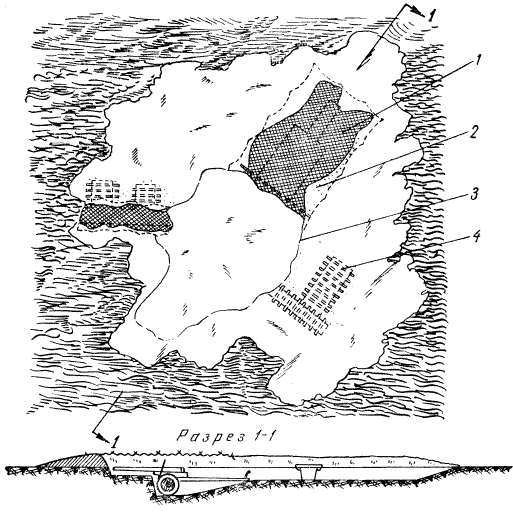

Опыт показал, что наиболее рациональной с точки зрения минимальной затраты машино-часов формой пятен является такая, которая состоит из отдельных полос снятого грунта при движении механизма в ту или иную сторону (рис. 39).
Весьма эффективным может быть изложенный способ маскировки окопов при наличии большого количества ложных траншей, возле которых создается необходимое количество пятен, имитирующих внешний вид пятен, замаскированных орудийных (минометных) окопов и ходов сообщения к ним от действительных траншей (рис. 40).
Таким образом, система действительных и ложных траншей в значительной степени облегчает задачу маскировки окопов под пятна грунта.
Преимущества указанных приемов маскировки окопов перед приемами скрытия их искусственными масками под фон травяного покрова заключаются не только в том, что значительно сокращается объем маскировочных работ (табл. 2), но и в том, что отпадает надобность в скрытии следов, образуемых при механизированной отрывке котлованов (искусственные пятна воспроизводятся такими же или подобными им машинами, а следовательно, у них образуются такие же следы). Кроме того, окопы, замаскированные под пятна обнаженного грунта, трудно выявить не только при визуальном наблюдении с воздуха, но и на аэрофотоснимках, включая и спектрозональные. Объясняется это тем, что в данном случае в качестве маскирующего материала используется грунт, полностью соответствующий по своим отражательным свойствам поверхности неодернованного бруствера или искусственно создаваемым пятнам обнаженного грунта.
Независимо от размеров и внешнего вида маска-перекрытие должна всегда допускать возможность ведения огня из замаскированного орудия (миномета).
При применении табельных комплектов покрытие над орудийным окопом располагают так, чтобы быстрораскрывающийся шов приходился по директрисе огня, а при применении масок из подручных материалов и расходных средств в секторе огня устраивают специальные раздвижные шторки, откидные фартуки и другие приспособления подобного рода.
| Сравнительные данные по маскировке одернованием и под пятна обнаженного грунта | |||||
|---|---|---|---|---|---|
| Расходуется | |||||
| Объект маскировки | при маскировке одернованием | при маскировке под пятна, создаваемые бульдозером Д-271 | |||
| материалы | чел-час. | материалы | чел-час. | маш-час. | |
| Окоп для 85-мм. противотанковой пушки | Дерн 160 м2, маскировочные покрытия 3х6 м — 4 шт. | 200 | Маскировочные покрытия 3х6 м — 2 шт. | 2 | 0,5 |
| Огневая позиция батареи 122-мм. гаубиц | Дерн 700 м2, маскировочные покрытия 3х6 м — 36 шт | 450 | Маскировочные покрытия 3х6 м — 36 шт. | 25 | 6 |
| Огневая позиция минометной батареи | Дерн 250 м2, маскировочные покрытия 3х6 м — 24 шт. | 300 | Маскировочные покрытия 3х6 м — 6 шт. | 6 | 4 |
| Укрытие для танка | Дерн 150 м2, маскировочные покрытия 3х6 м — 12 шт. | 150 | Маскировочные покрытия 3х6 м — 6 шт. | 2 | 0,5 |
Минометные окопы скрываются плоскими масками-перекрытиями из табельных комплектов, обеспечивающих быстрое раскрытие маски при ведении огня. При применении подручных средств над окопом устраиваются раздвижные рамы с прикрепленным к ним маскирующим материалом.
При скрытии артиллерийских и минометных позиций от воздушной разведки противника необходимо тщательно маскировать подъездные пути к ним, тропинки, задульные конусы и другие следы на местности, характеризующие боевую деятельность артиллерии и минометов.
Маски-перекрытия в зависимости от характера местности и условий наблюдения могут иногда скрывать орудийные окопы не только от воздушной, но и от наземной разведки противника. Однако чаще всего для скрытия от наземного наблюдения противника окопов и расположенных в них орудий применяют вертикальные маски, устанавливаемые впереди и по бокам окопа на участке большой протяженности. Для показа непрерывности одного и того же фона вертикальные маски устанавливают и сзади окопа, особенно на открытых, участках местности. В населенных пунктах наиболее целесообразно использовать в качестве вертикальных масок имеющиеся заборы и изгороди.

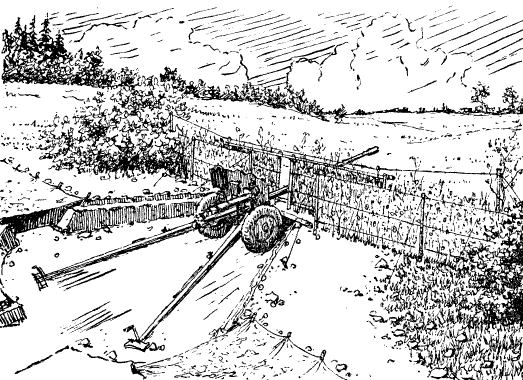

Наиболее часто вертикальные маски применяются для скрытия окопов противотанковой артиллерии, ведущей огонь прямой наводкой. Маски в этих случаях устанавливают так, чтобы можно было вести огонь в промежутках между ними в специально предусмотренных просветах в масках или поверх масок.
Для ведения огня в промежутках между масками последние устанавливают через соответствующие промежутки перед орудием, а во избежание заметности окопа и орудия маски ставятся на всем фронте отдельными звеньями эшелонирование.
Специально устраиваемые просветы в вертикальных масках на всю их высоту могут иметь различные размеры по фронту в зависимости от удаления масок от окопа. Скрытие этих просветов может осуществляться раздвижным щитом, подвижной рамой, падающими масками и др.

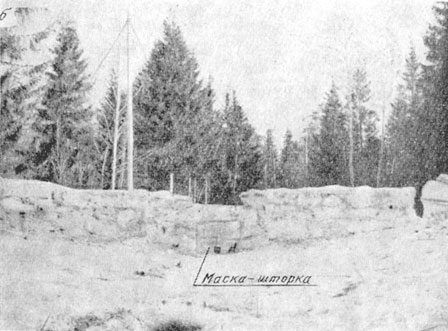

Раздвижная штора может устраиваться из подручных материалов или из ткани. В первом случае применяют срезанные ветки, каждая из которых соединяется своей верхней и нижней частями с несущими тяжами при помощи проволочных петель (колец), не мешающих передвижению ствола орудия вправо или влево для ведения огня в заданном секторе. Ствол орудия, проходя сквозь штору, закрепленную обеими сторожами к неподвижным звеньям вертикальной маски, сжимает или растягивает ту или иную ее часть в зависимости от того, в какую сторону он поворачивается. Для удобства пользования шторой ветки соединены между собой шпагатом или тонкой веревкой.
Ткань, применяемая для устройства шторы, должна быть окрашена под цвет всей вертикальной маски. Для движения по несущим тяжам такая штора снабжается в верхнем и нижнем краях кольцами, а для просовывания ствола пушки и наблюдения в панораму в центре ее вшивается обойма из толстой проволоки.
Для сжимания или образования складок длина шторы должна быть в два раза больше ширины просвета в вертикальной маске.

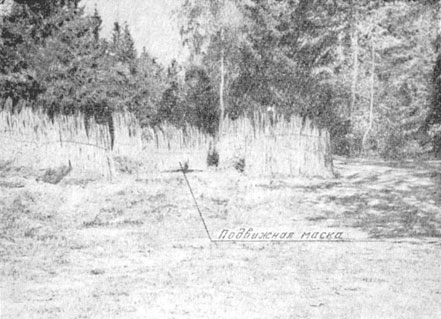

Подвижной щит отличается от раздвижной шторы тем, что он имеет жесткую раму с прикрепленным к ней маскирующим материалом, которая, перемещаясь вправо или влево вместе со стволом на величину, необходимую для ведения огня в заданном секторе, скрывает просвет в вертикальной маске (рис. 41). Посредине рамы укрепляются две планки, между которыми проходит ствол орудия. Для перемещения щит на кольцах подвешивается к несущему тяжу, прикрепленному концами к стойкам, и устанавливается непосредственно за вертикальной маской. Длина щита должна быть в два раза больше ширины просвета в маске.
Огонь из замаскированного вертикальными масками орудия можно вести и в том случае, когда просвет в маске сделан не на всю ее высоту, а только в нижней части, обеспечивающей движение ствола для ведения огня в заданном секторе. Для маскировки такого просвета обычно не применяют ни штор, ни щитов. Чтобы орудие не выделилось на заднем фоне, за окопом устанавливают вертикальную маску, которая должна хорошо наблюдаться в просвете впереди стоящей маски.
Рассмотренные типы устройства для скрытия или значительного уменьшения заметности просветов в вертикальных масках обеспечивают маскировку орудия в течение всего периода пребывания его в окопе, включая и время ведения огня. В некоторых случаях применяют вертикальные маски, маскирующие орудие только до открытия огня. Они состоят из падающих звеньев, дающих возможность вести
огонь в заданном секторе. Падающие звенья устанавливаются обычно с наклоном (рис. 42) и удерживаются в равновесии тяжами, один конец которых прикреплен к верху маски, а другой — к колышку, забитому в окопе или возле него. Чтобы маска упала, освобождают концы тяжей у окопа.
Современные артиллерийские системы обладают высокими начальными скоростями снаряда (большой пороховой заряд) и оснащены дульными тормозами. Вследствие этого при выстреле возникает мощная дульная волна, разрушающая грунт под дульным срезом ствола и вызывающая образование большого количества пыли. Эта пыль держится до 30 — 40 сек, и не только демаскирует огневую позицию, но и резко снижает темп огня. Для борьбы с пылеобразованием целесообразно применять специальные покрытия из весьма прочных рулонных Материалов, прикрепляемых к брустверу окопа на время ведения огня. Такие покрытия являются не только средством борьбы с пылью, но и препятствуют образованию надульных конусов, демаскирующих огневую позицию при наблюдении и фотографировании с воздуха.
При маскировке окопов и укрытий для танков (самоходно-артиллерийских установок) и укрытий для автомобилей так же, как и при маскировке окопов для орудий и минометов, в первую очередь используются видовые и скрывающие свойства местности. Весьма важным является такое расположение окопов и укрытий, при котором на местности было бы минимальное количество следов движения к ним. Для этого одновременно с использованием существующих дорог направляют движение танков (сау) и автомобилей к окопам и укрытиям по наиболее маскированным участкам местности, используя опушки леса, межи, овраги и др.
Укрытия наиболее целесообразно располагать в лесах, оврагах, садах, в разрушенных сооружениях или возле них, под навесами в населенных пунктах, у скирд соломы и т. д., применяя при этом соответствующие приемы маскировки.
Окопы для танков или самоходно-артиллерийских установок располагаются на местности в зависимости от условий боевого использования их.

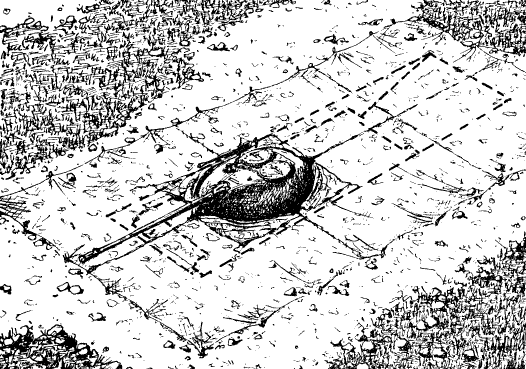

Наибольшая эффективность маскировки окопов и укрытий от воздушной разведки противника достигается при искусственном распятнении местности под обнаженный грунт. В этих случаях применяют плоские (для укрытий) или выпуклые (для окопов) маски-перекрытия, цвет и фактура которых должны соответствовать выброшенной земле. Размеры масок делают минимальными, обеспечивающими лишь перекрытие выемки с таким расчетом, чтобы поверхность выброшенного грунта являлась продолжением маски.
При маскировке окопа большое значение имеет обеспечение свободного въезда в него танка (сау) и возможности ведения огня без задержек. Для этого над аппарелью устраивают быстро отворачивающуюся в сторону или убирающуюся часть общей маски-перекрытия, а у ствола танка (сау) — отбрасываемые углы покрытия, открывающие переднюю часть окопа до необходимого предела (рис. 43).
От наземного наблюдения применяют вертикальные маски, устанавливаемые перед окопом и убирающиеся во время ведения огня.
При маскировке укрытий для танков, самоходно-артиллерийских установок и автомобилей, расположенных на открытой местности, искусственное распятнение ее под обнаженный грунт приобретает особо важное значение. Учитывая массовость устройства укрытий в районах сосредоточения войск и выполнение основных земляных работ с помощью землеройных машин или взрывным способом, следует считать, что в этих условиях наиболее реальным по выполнению и эффективным в маскировочном отношении является распятнение больших участков местности как в границах районов сосредоточения, так и за их пределами, и маскировка укрытий под эти пятна. Правильность такой точки зрения подтверждается и тем, что при маскировке под пятна обнаженного грунта возможность выявления укрытий, количество которых на местности может быть очень большим, затруднена не только визуально, но и при аэросъемке на любых фотоэмульсиях, включая опектрозональные, которые при маскировке под луг позволяют легко обнаруживать даже небольшие расхождения в спектральном отражении света между маской и фоном естественной зелени.

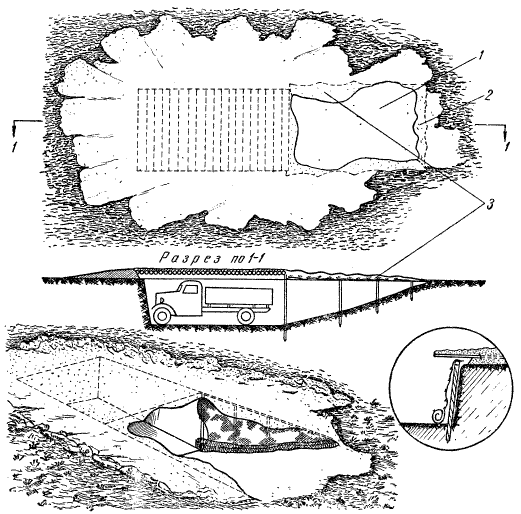

Плоская маска-перекрытие над укрытием в зависимости от его размеров в плане может состоять из мягкого материала (ткани, мешковины, рогожи), натянутого над выемкой непосредственно или с по-.мощью каркаса, основой которого являются проволочные тяжи, жерди, хворост и др. По своим оптическим свойствам материал покрытия должен имитировать выброшенный грунт.
Более целесообразным следует считать применение жестких масок-перекрытий, состоящих из настила, присыпанного тонким слоем земли. В качестве настила обычно применяют плотно уложенные жерди (рис. 44), поверх которых набрасываются ветки, лапник, солома или укладываются маты, являющиеся основой, удерживающей от просыпания маскирующего слоя земли. Такие перекрытия, являясь естественной частью общего пятна выброшенного грунта, обеспечивают вместе с тем от непогоды, от светового излучения при взрыве атомной бомбы и т. д.
В общей системе мероприятий по маскировке укрытий большое внимание уделяется конструкции маски над аппарелью, которая должна легко и быстро раскрываться и закрываться при въезде и при выезде оттуда танка или машины. Такое требование к маске над аппарелью обусловливается тем, что все укрытия должны быть всегда замаскированы, независимо от того, находятся там объекты или нет, а при сложной конструкции маски над аппарелью въезд в укрытие может быть оставлен не замаскированным послеухода войск. Противник должен всегда наблюдать и воздуха одну и ту же картину пятен до прибытия сюда войск и после ухода их отсюда.

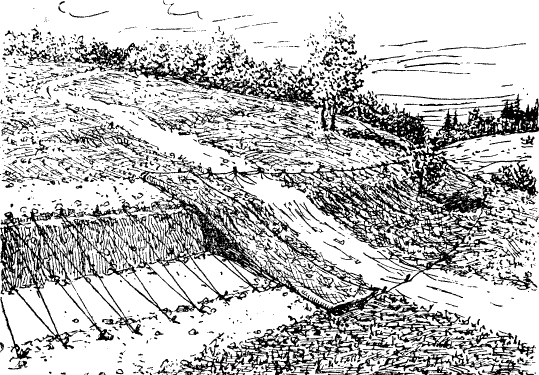

Некоторые конструкции масок над въездом в укрытие описаны во 2-й главе 2-й части учебника. Из различных систем быстрораскрывающихся (закрывающихся) масок наиболее перспективными следует считать конструкции, допускающие освобождение въезда при подходе танка, сау или автомобиля к укрытию без необходимости выхода из машины водителя или кого-нибудь из экипажа, а при выезде из укрытия — автоматическое закрывание маски.
При маскировке укрытий особое внимание обращают на маскировку следов наезженности и разрушений травяного покрова, имеющихся, как правило, в большом количестве у въездов. Одним из наиболее эффективных приемов является расширение пятна выброшенного грунта, под который замаскировано укрытие, и включение в это пятно всех следов у въезда, часть которых дополнительно присыпается. Что же касается следов движения к укрытию, то обычно их маскируют под дорогу, которую ложно продолжают через укрытие до населенного пункта или соединения с другой дорогой.
При расположении закрытых полевых фортификационных сооружений необходимо прежде всего максимально использовать видовые и скрывающие свойства местности. Учитывая сравнительно большие размеры таких сооружений, следует считать, что решающим для эффективной маскировки во всех случаях является правильное вписывание их в общий рисунок фона.
При обсыпке закрытых сооружений на пересеченной местности стремятся к тому, чтобы форма и уклоны обсыпки по возможности соответствовали холмам, имеющимся в районе расположения сооружения. На ровной местности обсыпке сооружения придают пологие скаты, стремясь к тому, чтобы уклоны их на север и юг были порядка 1:3 — 1:5, а на запад и восток — 1:5 — 1:7. При более крутых уклонах сооружения будут резко выделяться на ровных участках.
В отдельных случаях при ручной отрывке котлованов, когда имеется небольшое количество сооружений, посаженных далеко Друг от друга, весьма эффективным на фоне луга может быть задернование обсыпки и отдельных вытоптанных участков в районе сооружений.
При массовом устройстве закрытых полевых фортификационных сооружений с механизированной (или взрывным способом) отрывкой котлованов на местности, изобилующей пятнами обнаженной земли, наиболее рационально маскировать такие сооружения под пятна выброшенного грунта при одновременном искусственном распятнении больших участков поверхности земли. Принципы применения этих приемов аналогичны изложенным выше.
Закрытые огневые, полевые, фортификационные сооружения характерны таким демаскирующим признаком, как амбразуры, скрытие которых имеет важное значение до и во время ведения огня из сооружения, независимо от того задерновано оно или замаскировано под выброшенный грунт.

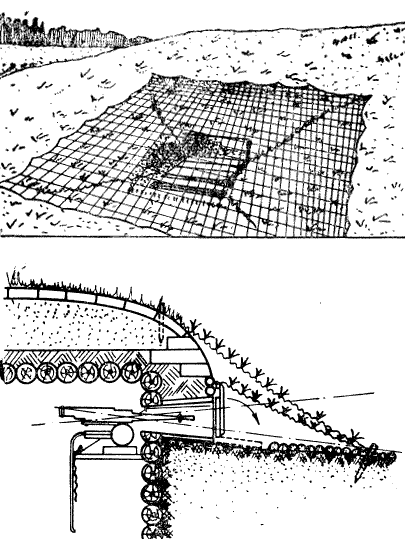

Маскировка амбразур таких сооружений может осуществляться различными приемами, однако заслуживают особого внимания лишь те приемы, в основу которых положен принцип неизменяемости внешнего вида маски, независимо от того, ведется ли из сооружения огонь или нет.
Маскировочные сети или табельные покрытия можно использовать, натянув их в два слоя под различными углами перед амбразурой (рис. 45). Наружная сеть является неподвижной и крепится своим верхним краем к колышкам, забитым в обсыпку, а нижним — к колышкам, забитым в землю. Внутренняя сеть может двигаться, когда она прикреплена своим верхним краем к откидному щиту амбразуры, а нижним — к тем же колышкам, что и наружная сеть. При ведении огня одновременно с отбрасыванием щита амбразуры падает и внутренняя сеть; пулеметный огонь ведется сквозь неподвижную наружную сеть, маскирующий материал в которую вплетен с большой транспарантностью, особенно в простреливаемой ее части. Внутренняя сеть, наоборот, имеет густое заполнение маскирующим материалом, равномерно распределенным по всей ее поверхности.
К маскам, не изменяющим своего внешнего вида во время ведения огня из сооружения, относятся и так называемые амбразурные объемные маски, состав которых различен для одернованных сооружений и сооружений, маскируемых под пятна обнаженного грунта. В первом случае маска состоит из отдельных досок или рядов жердей, уложенных уступом на некотором расстоянии друг от друга в виде ступенек лестницы под углом, соответствующим уклону обсыпки сооружения (рис. 46,а). На доски или ряды жердей, концы которых врыты в обсыпку, укладывают дерн по возможности с высокой растительностью, свисающей вниз. Огонь ведется в промежутки между досками. Конструкция объемных масок для скрытия амбразур неодернованных сооружений остается в принципе такой же, но вместо досок или рядов жердей применяют проволочные тяжи, концы которых прикрепляют к анкерным кольям, забитым в обсыпку. На тяжи укладывают маскировочную бахрому из мочала, ленты ткани или специальной маскировочной бумаги и т. п., окрашенные в цвет обсыпки сооружения. В снежный период года применяют ленты белой ткани или марли (рис. 46,б).

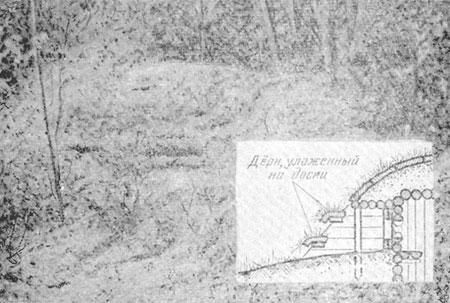

Амбразурные объемные маски для неодернованных сооружений проще в устройстве и удобнее в эксплуатации, чем для одернованных сооружений, так как легкая и ажурная конструкция из тяжей и искусственного маскирующего материала, помимо отсутствия необходимости сравнительно частой смены увядшего дерна, обеспечивает лучшее наблюдение из сооружения и большее удобство ведения огня.
При расположении огневого закрытого полевого фортификационного сооружения на местности, покрытой кустарником, устраивают комбинированные маски, состоящие из неподвижной и падающей частей. Неподвижная часть маски над амбразурной стеной состоит из жердевого каркаса с проволочными тяжами и покрытия, имитирующего холм впереди сооружения, где обсыпка отсутствует. В секторе огня впереди амбразуры в маске устраивается падающий щит трапецеидальной формы, образующий в ней отверстие необходимого размера для стрельбы из пулемета. Управление падающим щитом (опускание и поднимание его) осуществляется из сооружения с помощью веревок или проволоки, соединенных одним своим концом с верхним краем щита, который своим нижним краем шарнирно прикреплен к земле. Падающие щиты применимы только на фоне кустарника, где наличие большого количества затененных мест, различных по форме и размерам, затрудняет возможность выявления темного прямоугольника открытой амбразуры. При таких масках покрытие делают с малой транспарантностью, равномерно вплетая маскирующий материал по всей его поверхности.
При расположении сооружения среди кустов маски для скрытия амбразурной стены могут и не устраиваться, так как обсадка сооружения с боков и сверху способствует скрытию всех его элементов.
К простейшим приемам маскировки амбразур закрытых полевых фортификационных сооружений относится и применение вертикальных масок большой протяженности, устанавливаемых в непосредственной близости к сооружению. Для наблюдения и ведения огня в звене маски, установленной против амбразуры, делается вырез соответствующих размеров. Сущность маскировки амбразуры сводится к тому, что на поверхности вертикальной маски, на всем ее протяжении, наносят темные пятна неправильного очертания; вырезу же в маске, расположенному против амбразуры, окраской придают такую же форму пятна. Наличие большого количества однородных пятен создает значительные трудности в обнаружении амбразуры, даже если противнику известно о расположении фортификационного сооружения за маской.

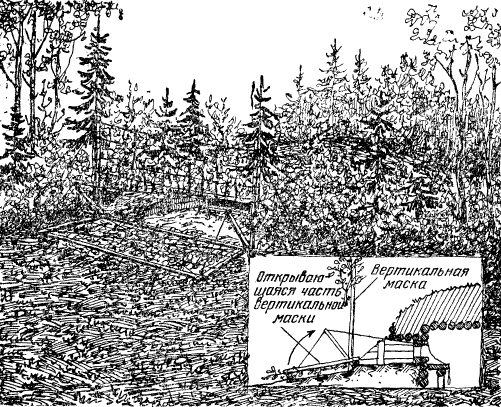

Иногда на фоне крупной растительности применяют падающие вертикальные маски (рис. 47).
В зависимости от времени года, а также от фона местности и окружающих местных предметов закрытое огневое полевое сооружение может быть замаскировано под груды камней, под стога или скирды сена (соломы), под поленницу и т. д.
Во всех случаях задача маскировки закрытых огневых полевых фортификационных сооружений может быть значительно облегчена, если им при проектировании придают маскирующую форму.
Одним из наиболее удачных решений маскирующей формы следует считать наклон амбразурной стены полевого сооружения к горизонту под углом 35 — 50°. Такие сооружения имеют неоспоримые преимущества перед сооружениями с вертикальной амбразурной стенкой и вместе с тем возведение их ничем не усложняется.
К основным преимуществам сооружений с наклонными амбразурными стенами можно отнести, во-первых, то, что они легко вписываются в рельеф местности и позволяют одерновывать почти всю поверхность амбразурной стены; во-вторых, значительно сокращается площадь маски для скрытия амбразуры; наконец, в-третьих, влияние ударной волны атомного взрыва, на наклонную поверхность меньше, чем на вертикальную, что увеличивает защитные свойства сооружения в целом.
При проектировании полевых фортификационных сооружений следует всегда проявлять творческую инициативу, придавая сооружениям такие формы, которые удовлетворяли бы как требованиям боевого применения их, так и требованиям маскировки.
В сухую жаркую погоду во время ведения пулеметного огня из закрытых огневых полевых фортификационных сооружений образуется значительная пыль, способствующая выявлению даже хорошо замаскированного сооружения. Для борьбы с пылеобразованием иногда применяют полив водой участков земли возле амбразуры, однако в очень сухую и жаркую погоду вследствие быстрого испарения воды этот прием малоэффективен. К более эффективным приемам относится покрытие пыльных участков перед амбразурой различными материалами или изделиями (плотной тканью, плащ-палатками, матами из соломы, камыша или хвороста и т. д.), которые необходимо маскировать под цвет и фактуру окружающего фона, если они этому не соответствуют.
Приемы маскировки закрытых фортификационных сооружений для наблюдения мало отличаются от приемов маскировки огневых сооружений. Исключение составляют лишь сооружения для наблюдения с броневыми оголовками, которые дополнительно к описанным формам могут быть также замаскированы под отдельные кочки, крупные камни, колодцы и т. п.

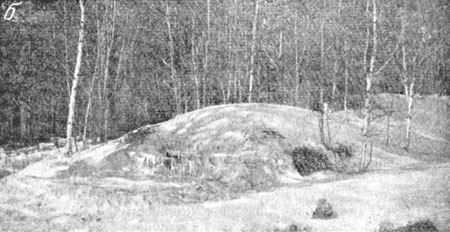

Врытые в землю укрытия для личного состава чаще всего маскируют под пятна обнаженного грунта. Обсыпку таких сооружений одерновывают в редких случаях и только в исключительных условиях фона. Обсыпке так же, как и в огневых сооружениях, придают пологие скаты.
Входы в закрытые полевые фортификационные сооружения маскируют подъемно-опускными щитами, откидными фартуками, шторами и др. Одновременно необходимо маскировать ведущие к ним ходы сообщения.
Для маскировки дыма во время топки печей в закрытых сооружениях над дымовыми трубами устраивают специальные колпаки-насадки из хвороста, обмазанного глиной, рассеивающие дым во все стороны, чем значительно уменьшается его заметность.
Долговременные фортификационные сооружения обладают рядом специфических свойств и как объекты маскировки значительно отличаются от полевых фортификационных сооружений даже закрытого типа. Рассматриваемые сооружения носят долговременный характер и возводятся в мирное время, что побуждает по особому решать вопросы маскировки их.
Это позволяет не только применять соответствующие материалы, но и делать такие толщи ограждающих конструкций, которые обеспечивали бы защиту от существующих средств поражения и от средств, которые противник может применить через некоторое время. Поэтому долговременные сооружения обычно громоздки, что в значительной степени, затрудняет маскировку их и наталкивает на необходимость, во-первых, придавать сооружениям при проектировании маскирующую форму, во-вторых, тщательно выбирать места посадки с учетом маскирующего расположения сооружений, что при заблаговременном строительстве значительно легче осуществить, чем в период боевых действий и, в-третьих, осуществлять в широких масштабах маскирующую обработку местности (посадка деревьев и кустов, устройство мелких ложных населенных пунктов, искусственное распятнение местности и т. д.) с целью улучшения видовых и скрывающих ее свойств.
Вместе с тем долговременный характер фортификационных сооружений, возводимых задолго до начала боевых действий, побуждает применять для них маски, которые по срокам службы также носили бы долговременный характер, не нуждаясь в частой замене несущих конструкций и смене маскирующих материалов, если условия изменения видовых свойств фона этого не требуют. Поэтому в укрепленных районах для маскировки широко используют живую растительность (живые вертикальные маски, маскирующие обсадки, задернование). При устройстве же искусственных масок стремятся применять железобетонные или металлические стойки и анкерные опоры, тяжи из проволоки или троса, металлические сети с накреплением на них долговечных маскирующих материалов (хлорвиниловой пленки, металлической стружки, соответственно обработанных тканевых лент и т. д.). Кроме того, учитывая длительный срок службы масок (годы), необходимо предусматривать возможность изменения внешнего вида покрытий соответственно тому или иному времени года без необходимости выполнения трудоемких работ по изменению конструкций каркасов масок.
Строительство долговременных фортификационных сооружений в мирное время связано с необходимостью маскировки уже возведенных сооружений и работ по возведению их не только от противника, расположенного по ту сторону границы, но и от агентурной разведки. Для этого помимо использования маскирующих свойств местности и применения искусственных масок должна соблюдаться строжайшая маскировочная дисциплина при пользовании светом в ночное время, при движении к сооружению, при подвозе материалов и особенно оборудования.
При заблаговременном возведении долговременных фортификационных сооружений представляется возможность скрытия действительных и устройства ложных ориентиров, что в значительной мере может способствовать введению противника в заблуждение относительно расположения отдельных сооружений.
Все эти особенности должны всегда учитываться при маскировке сооружений, возводимых в мирное время в укрепленных оайонах.
При выборе мест расположения долговременных фортификационных сооружений, помимо учета видовых и скрывающих свойств местности, необходимо стремиться к тому, чтобы вблизи сооружений не было хорошо заметных ориентиров, которые впоследствии должны быть скрыты (особое внимание обращают на наличие водных ориентиров, учитывая то, что они легко выявляются радиолокаторами и сложны для маскировки). Кроме того к сооружениям должны вести хорошо укрытые пути подхода.
Если по общему плану маскировки укрепленного района намечена маскирующая обработка местности, то посадку каждого действительного сооружения в отдельности и места расположения ложных сооружений необходимо точно увязать с мероприятиями по улучшению видовых и скрывающих свойств местности.
Долговременным фортификационным сооружениям в зависимости от местоположения и окружающего их фона может быть придан вид холма с пологими или крутыми скатами, куч камней, местных построек, групп кустов и деревьев, временно расположенных местных предметов (скирда, кучи хвороста, поленницы дров и т. д.).
На открытой ровной местности долговременные железобетонные сооружения маскируют обычно под холм, придав обсыпке неправильные формы в плане, а скатам обсыпки как можно более пологие уклоны. На пересеченной и в горной местности обсыпке придают форму и уклоны, соответствующие характеру возвышенностей, окружающих сооружение.
На фоне луга обсыпку одерновывают, а на фоне обнаженного грунта — присыпают поверхностным слоем земли.

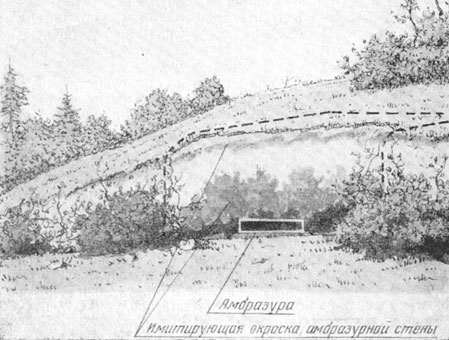

Амбразурные стены и защитные крылья долговременных сооружений при маскировке под холм скрывают искусственными масками, устанавливаемыми наклонно под углом, соответствующим уклонам скатов обсыпки. При этом необсыпанные поверхности сооружения и противопыльный тюфяк окрашивают в защитный к окружающему фону цвет, применяя для этого масляные краски, битум или полихлорвиниловые эмали. Эффект может быть значительно повышен, если окрашиваемые поверхности будут соответственно обработаны. Для этого при бетонировании применяют опалубку, отдельные щиты которой имеют специально подготовленные грубо шероховатые поверхности, имитирующие фактуру выброшенной земли или травостоя. Фактура бетонной поверхности, имитирующая травостой, может быть получена и путем прикрепления ворсистых маскировочных покрытий из негорючих материалов к поверхностям амбразурной стены и противопыльного тюфяка. Грубо шероховатая поверхность образуется также заделкой в поверхностный слой незатвердевшего бетона небольших камней, кусков кирпича, обрезков железа и др. Этот способ больше всего применим к противопыльным тюфякам.

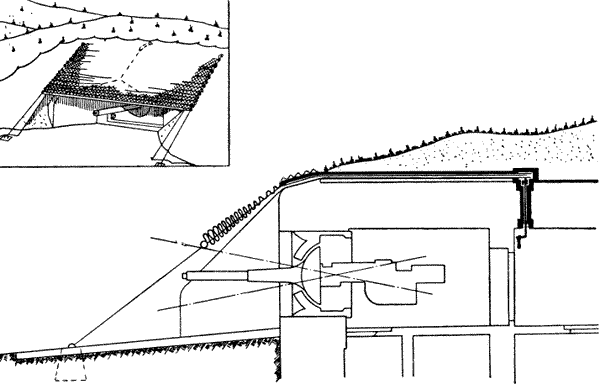

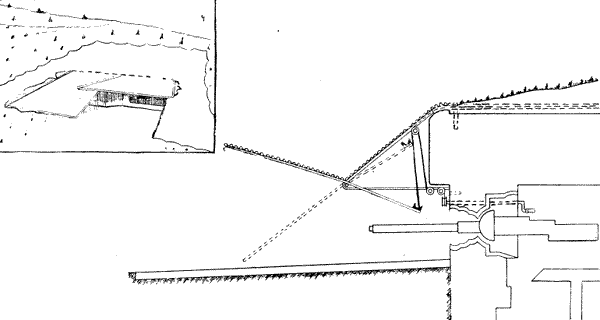

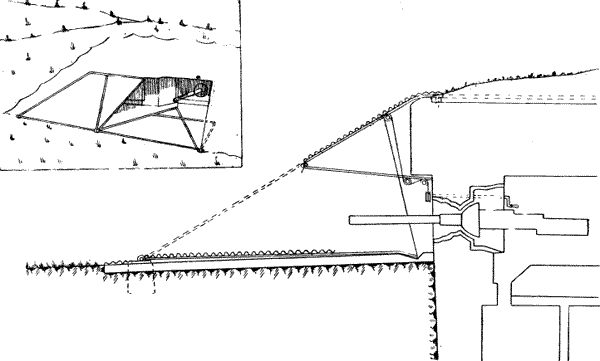

Наклонная маска, скрывающая амбразурную стену долговременного пулеметного сооружения, мало отличается по своей конструкции и внешнему виду от масок, применяемых для закрытых полевых огневых сооружений. Разница лишь в характере применяемых материалов с точки зрения долговечности и возможности смены их по сезонам года.
В отличие от пулеметных железобетонных сооружений, из которых можно вести огонь сквозь транспарантную маску, артиллерийские долговременные фортификационные сооружения должны быть обеспечены конструкциями, полностью освобождающими в нужный момент пространство перед амбразурой в секторе огня, т е. маска, скрывающая амбразурную стену, должна убираться на время ведения огня. Поэтому такие маски делают обычно из двух частей: неподвижной и подвижной, расположенных в одной плоскости и являющихся продолжением друг друга.
Неподвижная часть маски, скрывающей амбразурную стену, может состоять из жесткой металлической рамы, расположенной горизонтально над амбразурой и покоящейся на двух консольных балках, заделанных своими концами в защитное крыло и козырек во время бетонирования сооружения. Для придания необходимого наклона и поддержания маскировочного покрытия в требуемом положении и натянутом состоянии применяются тяжи, верхние концы которых крепятся к штырям, заблаговременно вделанным в бетон, а нижние — к выступающей части рамы. Неподвижная часть маски в целом имитирует обсыпку (продолжение искусственного холма) впереди сооружения, где ее нет. При этом в неподвижной части маски оставляется отверстие трапецеидальной формы, обеспечивающее ведение артиллерийского огня и закрываемое подвижной, убирающейся частью маски.
Подвижная часть маски может состоять из обтянутой маскировочным покрытием рамы требуемой формы, нижний край которой шарнирно соединен с долговременными анкерными опорами, а верхний — в поднятом состоянии упирается в консольную раму неподвижной части маски. Подвижная часть удерживается в поднятом состоянии прикрепленными к ней двумя-тремя отрезками тросов небольшого сечения, ведущими в сооружение (рис. 48), откуда и осуществляется управление маской. Тросы пропускаются через защищённые от взрывной волны и не пропускающие в сооружение отравляющие и радиоактивные вещества сальники, что позволяет открывать и закрывать амбразуру в любое время. Трос может проходить и сквозь трубки, уложенные на сооружении под обсыпкой.
Выше описан лишь один способ устройства маски, обеспечивающей ведение артиллерийского огня при скрытии сооружения под холм, однако маски такого вида могут быть различных конструкций (рис. 49,а и 49,б).
При маскировке железобетонных долговременных фортификационных сооружений на открытой местности на фоне камней обсыпку маскируют камнями или их макетами, располагаемыми на поверхности так, чтобы наиболее демаскирующие элементы сооружения (границы боковых обсыпок и перекрытия, формы обсыпки у амбразурной стены и др.) были как можно естественнее скрыты отдельными крупными камнями или группами мелких камней.

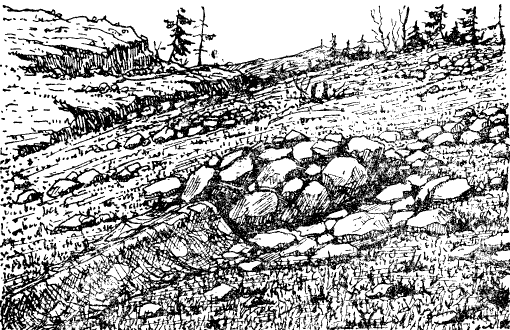

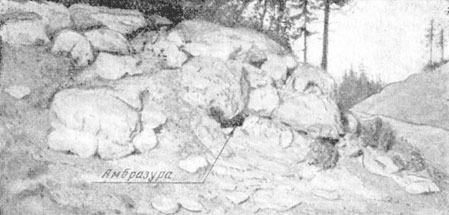

Когда общий фон камней таков, что амбразура может быть скрыта только маской, применяют, как и на фоне луга, наклонные маски с прикрепленными к покрытиям кусками ткани соответствующих расцветок или легкими макетами камней. При этом амбразурные стены должны иметь имитирующую окраску под фон камней. В некоторых же случаях общий фон позволяет маскировать амбразуру вместе с амбразурной стеной и защитным крылом только отдельными макетами камней, не прибегая к устройству наклонных масок. Имитирующая окраска поверхности стены и противопыльного тюфяка при таком приеме должна быть полностью согласована с расположением макетов Прямоугольное очертание темного пятна амбразуры обычно искажают окраской и придают ей форму теневых пятен от камней (рис. 50).

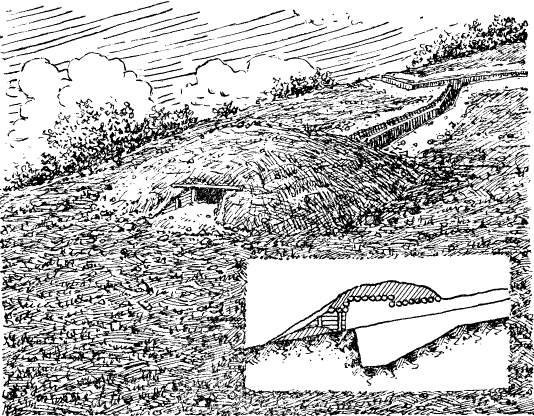

В горной скалистой местности амбразурные стены могут маскироваться только фактурной обработкой и имитирующей окраской поверхности бетона под обломки скал. Фактурная обработка для таких случаев осуществляется при бетонировании специально прикрепляемыми к щиту опалубки обрезками досок, кусками дерева, образующими в бетоне глубокие выемки определенной ширины и направления.
Наиболее просто и с максимальным маскировочным эффектом может быть скрыта амбразурная стена сооружения, врезанного в крутость. Лучшие результаты достигаются в условиях, когда амбразурная стена обладает фактурой, близкой к фактуре фона. Это позволяет добиться полного слияния бетонной поверхности с фоном применением только имитирующей окраски. При гладкой поверхности бетона на фоне травы применяют маскировочные сети с вплетенным в них искусственным маскировочным материалом, обладающим требуемыми отражательными свойствами. Такие покрытия, имеющие соответствующие вырезы у амбразур, натягивают вдоль стены, прикрепляя края их к заранее вмонтированным в бетон штырям. Если поверхность крутости характерна пятнами различной формы и размеров, прямоугольному пятну амбразуры придают окрасками вид пятна, характерного для данного фона (рис. 51). Если же фон ската однообразен, на нем искусственным путем образуют пятна, затрудняющие выявление пятна амбразуры применяя для этого главным образом окрашивание.

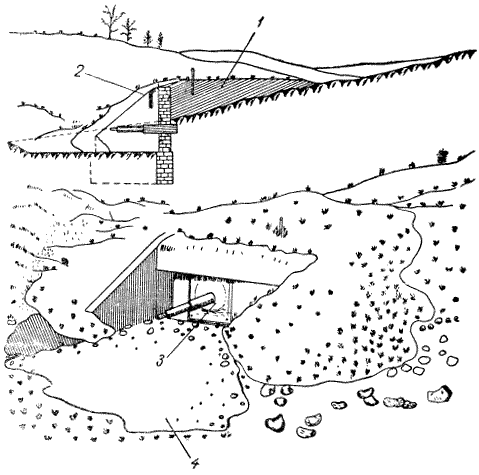

Иногда для маскировки амбразуры в сооружении, врезанном в крутость, применяют маску типа заслонки, освобождающую амбразуру на время стрельбы. Такую маску перед началом стрельбы опускают обычно вниз по направляющим вдоль амбразурной стены, а по окончании стрельбы поднимают вверх, закрывая ею амбразуру. Управление такой маской ведется из сооружения.

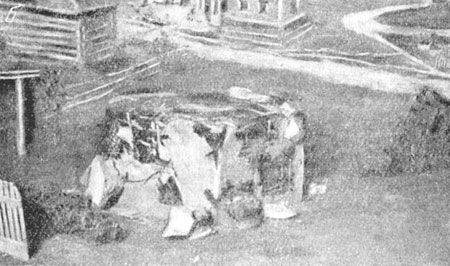

На фоне населенного пункта, чаще всего сельского типа, долговременным фортификационным сооружениям иногда придают вид местной постройки, для чего используют существующую или устраивают над сооружением ложную постройку.
При использовании для маскировки существующей постройки нужно, во-первых, чтобы она по своим размерам соответствовала габаритам фортификационного сооружения и, во-вторых, чтобы можно было использовать двери или другие проемы для ведения огня из сооружения. При невозможности выполнения этих условий в стенах готовых построек делают иногда специальные вырезы против амбразур сооружения, прикрывая их до ведения огня шторками или щитками, не выделяющимися на общем фоне строения.
Если возводимое фортификационное сооружение находится в стороне от местной постройки, которую предполагается использовать для маскировки, последнюю переносят и устанавливают над сооружением. Если же сооружение возводится на том же месте, где находится постройка, то ее временно уносят в сторону, а затем используют для маскировки фортификационного сооружения. Перегородки в таких строениях во всех случаях, естественно, убираются.

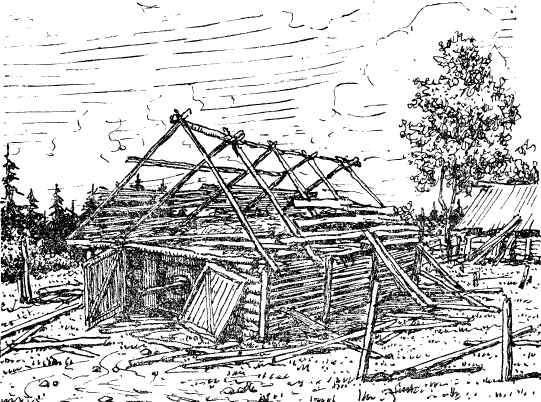

Наиболее целесообразно для маскировки использовать старые, полуразрушенные сараи, амбары, риги и другие строения, позволяющие свободно разместить в них фортификационные сооружения. Огонь при этом может вестись или сквозь полуоткрытые, перекосившиеся ворота, которые раскрываются и наглухо устанавливаются в требуемом положении (рис. 52), или сквозь отверстия, образованные разобранными в стенах досками, что усиливает общее впечатление полуразрушенного строения. И в том, и в другом случае фортификационное сооружение надежно скрыто от воздушной и наземной разведки противника.
Крупным недосгатком местных построек как масок является их громоздкость; во время пожара они могут завалить амбразуру. Поэтому при использовании местных построек должны быть приняты профилактические меры, исключающие в случае пожара или разрушения постройки завал амбразуры или обеспечивающие возможность устранения в кратчайший срок помех в нормальном ведении огня из фортификационного сооружения.

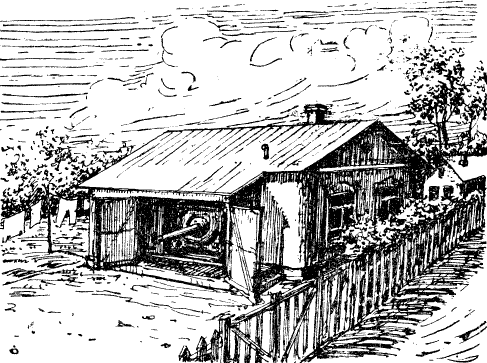

При устройстве ложных домов целесообразно в самой конструкции их и в применяемых материалах предусмотреть возможность устранения помех для маскируемого фортификационного сооружения во время пожара и разрушения ложной постройки. Для этого применяют, во-первых, легкий каркас ажурной конструкции из металлических труб, фасонного железа и троса небольшого сечения и, во-вторых, соответственно окрашенную тонкую сплошную или сетчатую ткань с огнезащитной пропиткой для имитации стен и тонкую прорезиненную ткань для имитации крыши. Окна и двери имитируются окраской.
При использовании местных построек или при устройстве ложных домов для маскировки долговременных железобетонных фортификационных сооружений на поверхности последних нанобится имитирующая окраска и прикрепляются соответственно окрашенные куски кирпича, затвердевшего бетона, дерева, воспроизводящие следы пожара и разрушений. Эти следы не видны, естественно, когда сооружение замаскировано под местную постройку, зато они полностью себя обнаруживают, когда постройка разрушается или сжимается огнем противника. В этом случае фортификационное сооружение не будет выявлено, так как своим внешним видом оно дополняет вид разрушений и следов пожара (рис. 53).
Обсыпку сооружений, маскируемых под местные постройки, делают обычно с крутыми скатами, руководствуясь возможностью вписания ее в габариты применяемых действительных или ложных построек.
Если фортификационное сооружение не имеет обсыпки, маскировка его под местную постройку может быть осуществлена весьма просто, особенно, если размеры сооружения примерно соответствуют размерам строений, имеющихся на окружающей местности. В этом случае на перекрытии сооружения устраивают макет крыши имитируемой постройки, используя сооружение как основание ее. Крыша чаще всего делается двухскатной. Боковые поверхности фортификационного сооружения окрашиваются в цвет имитируемого дома и на них окраской показываются окна и двери. Для скрытия темных пятен амбразур нижнюю часть стен окрашивают в темный, почти черный цвет, изображая вокруг дома завалинку, в которую и должны быть вписаны амбразуры.
Эффект маскировки долговременного фортификационного сооружения под местную постройку может быть значительно повышен, если полностью имитировать крестьянскую усадьбу со всеми хозяйственными строениями внутри двора (сарай, колодец и др.), воссоздавая в некоторых случаях и такие объекты, как сад, необходимый уход за которым может осуществляться силами гарнизона. Все это является весьма выигрышным и значительно усиливает эффект маскировки сооружения (рис. 54).

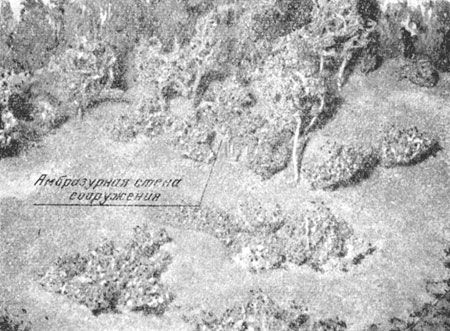

На фоне кустарников и групп деревьев железобетонные долговременные фортификационные сооружения маскируют специальными посадками живых растений и установкой макетов кустов. Последние располагают в таких местах сооружения, где живая растительность неприменима. В зависимости от густоты и расположения вблизи сооружения кустов и деревьев амбразурная стена может маскироваться наклонной маской с изображением на ней растений подобно окружающим или же только макетами кустов, прикрепляемыми над амбразурой к заблаговременно вмонтированным в бетон крючкам или кольцам.
При маскировке амбразуры на фоне кустарников наклонной маской допускается значительно менее пологий уклон ее, чем на совершенно открытой местности; пестрота фона делает малозаметной маску с таким уклоном. Если маску применяют для артиллерийских сооружений, малый уклон ее позволяет продевать ствол орудия сквозь маску, что обеспечивает скрытие амбразур до и во время ведения огня.

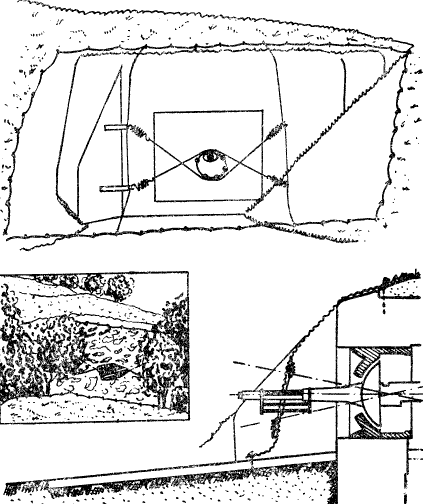

Одна из возможных конструкций такой маски приведена на рис. 55. Маскирующее покрытие состоит из двух половин (верхней и нижней), заходящих одна за другую, что позволяет свободно перемещать ствол орудия в пределах горизонтальной и вертикальной наводки, не обнажая амбразурной стены. Сущность действия этой конструкции сводится к следующему. При опускании ствола орудия вниз вместе с ним опускается и центральная часть верхней половины маски, которая по контуру соединена с подвижным тяжом, прикрепленным своими концами с помощью пружин к вделанным в бетон кронштейнам, костылям, крючкам или кольцам. Одновременно с верхней частью опускается и нижняя часть, сжимаемая своими пружинами. То же получается при поднимании ствола орудия — обе части покрытия поднимаются, при этом нижняя часть растягивается, а верхняя сжимается. При перемещениях ствола в пределах горизонтальной наводки обе половины покрытия действуют одинаково. Для наблюдения с помощью оптического прицела на ствол орудия надевают ограничитель, расширяющий отверстие в маске до требуемых размеров.
Если густота и взаимное расположение групп кустов и деревьев позволяют маскировать амбразурную стену без наклонной маски, в секторе огня в местах, где это возможно, высаживают в выемках низкорастущие или стелющиеся живые кусты или устанавливают их макеты, что должно уменьшить заметность расчищенных секторов обстрела на фоне крупной растительности, особенно при наблюдении в плане. Общий вид долговременного фортификационного сооружения, замаскированного на фоне кустов и деревьев без применения наклонных масок, показан на рис. 56.
Независимо от приемов маскировки амбразурной стены обсыпка сооружений на фоне крупной растительности делается такой же, как и на открытой местности, с той лишь разницей, что уклоны ее могут быть менее пологими. Поверх обсыпки по бокам и на сооружении, помимо создания травяного покрова, высаживают кусты, размещаемые в соответствии с общим рисунком местности. По бокам от сектора обстрела, помимо кустов, высаживают молодые деревья, которые должны сливаться с макетами кустов, прикрепляемыми над амбразурой.
На фоне крупной растительности амбразурная стена должна всегда иметь имитирующую окраску под кроны деревьев и кустов (рис. 57).

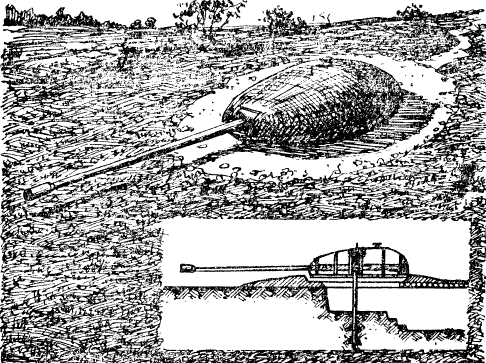

При маскировке бронебашенных сооружений основное внимание уделяют скрытию или уменьшению заметности бронебашен и, как правило, значительно выделяющихся своим цветом, а в некоторых случаях и фактурой поверхностей бетонных тюфяков.
Бронебашни в зависимости от местности могут быть замаскированы под небольшой бугор с пологими скатами, под отдельные крупные камни или под группу мелких камней, под отдельные кусты или группы их и т. д.
Во всех случаях, независимо от избранной формы маскировки бронебашен, маску целесообразно крепить к ней так, чтобы она вращалась вместе с башней. Этому условию больше всего соответствует маска с каркасом, состоящим из прутьев арматурного железа диаметром 10 — 12 мм, радиально расходящихся от башни во все стороны. К башне каркас может крепиться с помощью двух металлических ободов (верхнего и нижнего), с которыми соединены все элементы каркаса, обеспечивающие покрытию форму пологого бугра (рис. 58,а).
Формы современных башен не всегда, однако, позволяют крепить к ним ободы, особенно в верхней части, поэтому вместо обода могут применяться скобы из проволоки, приваренные к корпусу башни, в которые вдеваются радиально расходящиеся во все стороны прутья арматурного железа.
Описанный каркас позволяет крепить к нему маскировочное покрытие различного цвета и фактуры в зависимости от окружающего фона. На фоне камней к покрытию прикрепляют легкие макеты камней, а на фоне кустов — макеты кустов. Эффект значительно повышается, если радиально расходящиеся прутья имеют различную длину, а их концы понизу соединены ободом неправильной формы из арматурного железа, являющимся нижним основанием для крепления маскировочного покрытия.
Каркас и покрытие маски располагают на башне так, чтобы они не мешали пользованию перископом.
При маскировке под камни и кусты можно вместо макетов, прикрепляемых к каркасу маски, изогнуть радиально расходящиеся прутья так, чтобы они в вертикальной плоскости имели выступы и впадины различных размеров и формы, позволяющие придавать маскировочному покрытию такой внешний вид, который соответствовал бы имитируемым местным предметам (рис. 58,б).
Для придания большей жесткости каркасу и лучших форм. маскировочному покрытию радиально расходящиеся прутья соединяют между собой на различной высоте проволочными тяжами.
В некоторых случаях при маскировке на фоне камней можно маски, имитирующие бугор, и не применять, прикрепляя макеты камней непосредственно к бронебашне, с использованием для этого приваренных к ней металлических скоб. Одновременно с этим обычно возле башни набрасывают действительные камни небольшими кучами, что значительно увеличивает эффект маскировки (рис. 59).
Поверхность бронебашни в любых условиях фактурно обрабатывается прочными обмазками соответствующих цветов.
При любой форме маскировки на ствол орудия бронебашенного сооружения набрасывают маскировочное покрытие, имеющее соответствующую фактуру и окраску. Покрытие одним своим краем прочно прикрепляется к тюфяку (используются заделанные в него во время бетонирования крючки, кольца и др.), а вторым (по другую сторону ствола) — прижимается к тюфяку камнями, затвердевшими кусками бетона, соответственно окрашенными кусками кирпича и др. Для высвобождения ствола орудия из-под покрытия достаточно повернуть башню.
Маскировка тюфяка осуществляется соответствующей фактурной обработкой поверхности его во время бетонирования и окраской под цвет общего фона. На каменистой местности хорошие результаты получаются при заделке в неотвердевший бетон кусков бетона, камней таким образом, чтобы они торчали над поверхностью тюфяка, имитируя после окраски продолжение окружающего фона. Иногда на поверхность тюфяка укладывают материалы, имитирующие травяной покров (окрашенные металлические стружки, тканевые покрытия, обработанные огнезащитной пропиткой и др.).
На фоне обнаженного грунта или травяного покрова целесообразно применять цветные бетоны, фактурнообработанные во время бетонирования тюфяка и соответствующие по своей спектральной характеристике окружающей местности.
Входы в долговременные железобетонные и бронебашенные сооружения маскируются так же, как и в полевых закрытых сооружениях, с той лишь разницей, что в первом случае применяются долговременные маскировочные материалы.
Главным в маскировке заграждений является правильный выбор участков местности для расположения их. Фортификационные заграждения как линейные объекты большой протяженности особенно нуждаются в наиболее удачном вписывании в рисунок местности; на пересеченной и пестрой местности осуществить это можно без особых трудностей.
Для маскирующего расположения фортификационных заграждений используются обратные скаты возвышенностей, лощины, кустарники, высокий травостой, а также границы полей, канавы, посадки вдоль дорог и другие естественные линии на местности, затрудняющие выявление расположенных у них заграждений.
Противопехотные проволочные заграждения могут быть полностью скрыты при расположении их в кустарниках, высоких хлебах, в лесах.
На открытой местности заметность проволочных заграждений может быть значительно уменьшена, если применяемые для них колья имеют соответствующую окраску, а колючая проволока покрыта ржавчиной. Более высокий эффект маскировки на открытой местности достигается, когда вместо кольев используются отдельные деревья, местные предметы и др.
На открытых и хорошо просматриваемых противником участках местности применяют менее заметные проволочные заграждения (на низких деревянных или металлических кольях, проволоку внаброс), а также переносные противопехотные заграждения (рогатки, ежи, проволочные спирали, МЗП). Такие заграждения, расположенные с учетом маскирующих свойств местности, могут быть хорошо скрыты без применения технических приемов маскировки.
Искусственные маски для скрытия противопехотных проволочных заграждений от воздушного наблюдения противника применяют, как правило, лишь на отдельных небольших участках и только в случаях, когда они своим расположением способствуют выявлению системы заграждений, скрытых в естественных масках. От наземного наблюдения проволочные заграждения, расположенные в глубине обороны, могут быть скрыты вертикальными масками. Иногда к заграждениям на отдельных участках прикрепляют срезанные ветки, не используемые для скрытия материальной части маскировочные покрытия, маты из различных материалов и др., скрывающие заграждения от наземной разведки противника.
Противотанковые заграждения, как и противопехотные, располагают на местности так, чтобы они без дополнительных мер маскировки были малозаметны.
Располагаемые в глубине обороны противотанковые рвы, эскарпы и контрэскарпы, барьеры, надолбы и другие противотанковые заграждения можно техническими средствами замаскировать от воздушной разведки противника под фон окружающей местности, под овраг, под траншею и т. п.
На фоне больших разрыхленных поверхностей и нарушенных участков травяного покрова противотанковые рвы могут быть замаскированы под обнаженный грунт плоскими масками-перекрытиями цвета выброшенной земли, натянутыми над выемками. В некоторых случаях, учитывая линейную форму и большую протяженность противотанковых рвов, им целесообразнее придавать вид траншей, что, с одной стороны, маскирует рвы, а с другой — увеличивает общее количество видимых с воздуха траншей в полосе обороны, усиливая эффект маскировки системы их. Иногда отдельным участкам противотанковых рвов придают вид дороги, канала, мелкой канавы или любой выемии неопределенной формы и глубины.
Эскарпы и контрэскарпы наиболее часто маскируют наклонными масками, цвет и фактура которых соответствуют обнаженному грунту, что дает возможность вместе со снятой и ссыпанной по наклонной поверхности у заграждения землей имитировать пологий скат (рис. 60). Иногда наклонные маски имитируют на некоторых участках растительный покров, что позволяет создать более естественный вид ската, частично поросшего травой.
Для маскировки противотанковых рвов, эскарпов и контрэскарпов, устраиваемых перед передним краем обороны, искусственные маски, как правило, не применяются, так как они могут создать благоприятные условия для скрытного накапливания, войск противника под масками в противотанковых рвах или на площадках эскарпов и контрэскарпов.
Барьеры независимо от того, где они расположены (в глубине обороны или перед передним краем), маскируют обычно масками-перекрытиями или горизонтальными масками под фон окружающей местности, под небольшие холмы с пологими скатами и др. Барьеры, устраиваемые на дорогах, скрывают масками, имитирующими продолжение дорог, а на участках редкого леса — макетами деревьев и кустов, имитируя редкие посадки в том месте, где расположен барьер.
При устройстве противотанковых надолб необходимо в первую очередь правильно расположить их на местности. Так, надолбы, расположенные в лощине, поросшей кустарником, малозаметны не только с земли, но и с воздуха. Трудно также обнаружить соответственно окрашенные надолбы среди фруктовых деревьев в саду, в кустарниках, среди деревьев в молодом и редком лесу и т. д.
Независимо от выбранной формы маскировки техническими средствами поверхности надолб, особенно железобетонных, должны иметь окраску, защитную к данной местности. Бревна, применяемые для деревянных надолб, лучше не ошкуривать.
При расположении надолб в выемках местности маскировка их осуществляется плоскими или вогнутыми масками-перекрытиями, натянутыми над выемками, что имитирует отсутствие или меньшую глубину их. На фоне отдельно растущих деревьев или их групп к надолбам прикрепляют ложные кроны деревьев; этим может быть обеспечен наилучший эффект. Если надолбы расположены рядом с фруктовым садом, ложными кронами имитируют продолжение его, стремясь к сохранению такого же порядка, какой имеется в действительном саду. При устройстве надолб из камней в горной местности их располагают в виде естественного нагромождения валунов и обломков скал. Между надолбами укладывают отдельными группами мелкий камень, что усиливает общий эффект.
Приемы маскировки металлических ежей мало отличаются от приемов, изложенных выше.
Количество, тип и местоположение ложных фортификационных сооружений и заграждений, определяются общим решением по маскировке полосы обороны или исходного района для наступления и уточняются в зависимости от данной конкретной обстановки.
Расположение ложных сооружений и заграждений должно быть всегда тактически обосновано. Кроме того, при возведении ложных фортификационных сооружений необходимо предусматривать возможность переоборудования их в действительные.
Для действенного введения противника в заблуждение необходимо устраивать ложные сооружения и заграждения одновременно с действительными, а в некоторых случаях и раньше (например, возведение ложных сооружений, а после раскрытия их противником как ложных переоборудование их в действительные сооружения).
Ложные открытые полевые фортификационные сооружения отрываются, как правило, теми же механизмами, что и действительные, разница может быть лишь в глубине отрывки и в качестве до-оборудования Необходимый эффект получается при отрывке ложных траншей и ходов сообщения на глубину примерно 0,6 м и больше. В этом случае установить при наблюдении с воздуха и на аэрофотоснимках разницу между действительными и ложными траншеями весьма трудно, особенно если внешне они выглядят одинаково дооборудованными после отрывки их механизмами.
На фоне снега имитация траншей и ходов сообщения достигается расчисткой снежного покрова на всю его глубину и соответствующим утемнением ложного дна рва (расчищенной поверхности земли).
Ложные окопы и укрытия устраивают по требуемой форме в плане отрывкой грунта на глубину 0,2 — 0,3 м с разброской вынутой земли вокруг выемки для показа бруствера и обязательным утемнением дна ложного окопа различными утемняющими материалами. Правдоподобие ложных окопов достигается установкой в них макетов соответствующей материальной части, имитацией огня и показом других признаков, свойственных аналогичным действительным объектам.
В тех случаях, когда действительные окопы и укрытия в подавляющем своем большинстве маскируются под пятна обнаженного грунта, ложные окопы и укрытия можно устраивать без отрывки земли созданием только пятен, соответствующих пятнам действительных объектов. При этом имитация огня осуществляется специальными устройствами, устанавливаемыми в небольших углублениях на пятнах и управляемыми на расстоянии с одного пункта.
Незабисимо от способа имитации количество и расположение ложных окопов обычно увязывают с общей системой действительных или ложных траншей и ходов сообщений.
Для устройства ложных закрытых огневых полевых сооружений выбирают обычно пригорки, сугробы или кучи снега, в которых имитируют амбразуры и входы. У ложных сооружений устраивают ведущие к ним тропы или ложные ходы сообщения. Амбразурные стены ложных пулеметных сооружений имитируют обрезками досок, жердей, горбылей (рис. 61). Для этих целей применимы также плетни или хворостяные маты.

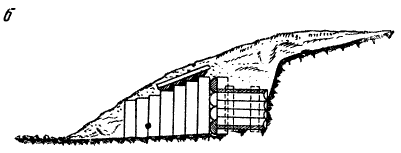

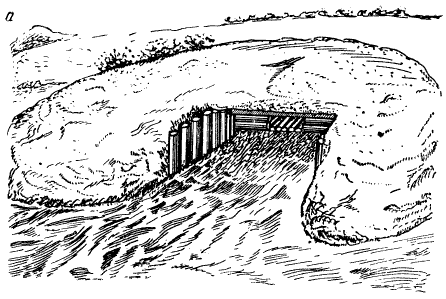

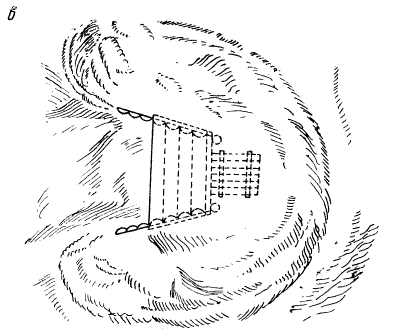

Ложные закрытые огневые полевые сооружения можно устраивать и на ровном месте. Для этого отрывают небольшой окоп, перекрывают его жердями или хворостом и обсыпают грунтом, вынутым при отрывке окопа и аппарели (рис. 62). Такие ложные сооружения позволяют периодически находиться там одному человеку, ведущему или имитирующему из них пулеметный огонь. Пулеметный огонь из сооружения можно имитировать и на расстоянии, находясь в стороне от него в специальном укрытии.
Ложные долговременные фортификационные сооружения в отличие от полевых устраиваются в мирное время, что позволяет еще задолго до боевых действий привлекать к ним внимание противника. Поэтому такие сооружения делают не Только более прочными, но и принимают необходимые меры, чтобы они полностью соответствовали действительным сооружениям по внешнему виду и по характеру эксплуатации их в мирное время.
В процессе строительства ложных долговременных фортификационных сооружений принимаются такие же меры маскировки, как и при строительстве действительных сооружений. При этом сроки возведения ложных сооружений соблюдаются такие, какие характерны для действительных. Имитация подвоза материалов и оборудования и маскировка их под другое имущество должны осуществляться в полной мере. И, наконец, в течение всего времени демонстрации строительства за вертикальными масками, ограждающими участок работ, воспроизводятся шумы, характерные для возведения и оборудования долговременных фортификационных сооружений.
Только при соблюдении этих требований условия выявления ложности возводимых сооружений могут быть значительно затруднены.
Типы ложных долговременных фортификационных сооружений должны быть (Выбраны в полном соответствии с местностью, а по своему внешнему виду — не отличаться от действительных.
Ложная амбразурная стена и защитное крыло сооружения имитируются уложенными досками с последующей обмазкой их цементным раствором. Иногда вместо досок применяют бутовую или кирпичную кладку, оштукатуриваемую снаружи цементным раствором, или же устраивают бетонную стенку небольшой толщины. Ствол орудия имитируется соответственно обработанным и окрашенным бревном. Амбразура обозначается, как правило, накраской. Обсыпка ложного сооружения может быть с более крутыми скатами, чем это принято для действительных сооружений. Внешний вид такого ложного сооружения в незамаскированном состоянии показан на рис. 63.
В зависимости от конкретных условий местности обсыпка может быть и недействительной, а ложной. Макет обсыпки состоит обычно из каркаса по форме обсыпки, чаще всего жердевого, поверх которого натягивают маскировочное покрытие, имитирующее травяной покров одернованной поверхности летом и снег зимой.
Ложные долговременные фортификационные сооружения маскируют, как и действительные, с той лишь разницей, что для первых менее тщательно подбирают и подгоняют к фону маскирующие материалы, а также более часто опускают маску, скрывающую амбразурную стену, оставляя ее на определенные периоды раскрытой, что приводит к систематическому показу наличия здесь сооружения и к усилению имитации жизнедеятельности гарнизона сооружения. Показ жизнедеятельности, кроме того, осуществляется прокладыванием тропинок возле сооружения, особенно у входа, периодической имитацией стрельбы из сооружения и т. д.
Ложные бронебашни чаще всего устраивают в виде макетов, состоящих из деревянных каркасов, обшитых кровельным железом, фанерой, тканью или полихлорвиниловой пленкой с последующей окраской обшивки в требуемый цвет. Ствол может изготавливаться из легкого каркаса, обшитого тканью или полихлорвиниловой пленкой. Такие макеты, если их установить на вертикальную опору в виде бревна (рис. 64), нижний конец которого врыт в землю, могут вращаться, что обеспечивает более высокий эффект имитации.
В некоторых случаях, при отсутствии возможности устраивать ложные бронебашни каркасного типа, их делают из насыпанного по требуемой форме грунта с последующим одернованием его. Ствол в таком сооружении имитируется остроганным и окрашенным в защитный цвет бревном.
Противопыльные тюфяки бронебашенных сооружений имитируются снятием дерна на площадке соответствующих размеров и присыпкой ее усветляющими материалами (мелом, известью, песком) или обмазкой цементным раствором. Поверхности, имитирующие противопыльные тюфяки, частично маскируют маскировочными покрытиями, срезанными ветками и др.
При устройстве ложных фортификационных заграждений особое значение имеет выбор наиболее соответствующих участков для них в зависимости от имитируемых типов заграждений, что преследует цель не только более правдоподобно расположить их на местности, но и обеспечить возможность обнаружения их противником.
К противопехотным фортификационным заграждениям, которые наиболее целесообразно имитировать, относится главным образом проволочная сеть на высоких кольях. Имитируется она обычно кольями, забиваемыми в землю на небольшую глубину, крайний ряд которых оплетают колючей проволокой. Часть кольев может быть и не забита в землю, а только подвешена между соседними кольями на проволоке. В зимнее время колья втыкаются в снег, который усиленно утаптывают на участке устройства ложного заграждения, что значительно усиливает эффект имитации.
При имитации противотанковых заграждений наиболее часто устраивают ложные противотанковые рвы, эскарпы, контрэскарпы, барьеры и надолбы.
Ложные противотанковые рвы устраивают так же, как и ложные траншеи, отрывкой грунта на глубину примерно 0,6 — 0,7 м, разброской его по обе стороны выемки и утемнением дна рва различными подручными материалами.
Эскарпы и контрэскарпы имитируют снятием верхнего слоя грунта на участках местности, рельеф которых соответствует устройству таких заграждений, и разбрасыванием отрытой земли вниз rid скату. В случаях, когда эскарпы и контрэскарпы имитируются на местности с хорошим травостоем, необходимый эффект достигается снятием дерна на участках имитации и укладкой его дерном вниз на скате.
Ложные противотанковые барьеры обычно устраивают на дорогах и просеках, и состоят они из жердевых каркасов, обтянутых соответственно раскрашенной тканью или маскировочной бумагой СМБ. Прочное удержание макетов барьеров на месте достигается забивкой угловых жердей каркаса в землю. В зимнее время противотанковые барьеры имитируются снежными брусьями, укладываемыми в несколько рядов.
Противотанковые надолбы имитируются обычно в летнее время бревнами, досками, фашинами, а зимой — снегом, утрамбованным по форме и размерам надолб. Бревна, доски или фашины зарываются одним концом на небольшую глубину в землю под углом 60 — 70° в сторону противника. Из снега чаще всего устраивают ложные железобетонные надолбы (рис. 65), изготавливаемые с помощью деревянных, снимающихся форм.
В горной местности противотанковые надолбы имитируют соответствующим расположением на отдельных участках валунного камня.
